Wolfspeed CGD12HBXMP 차동 절연 게이트 드라이버
Wolfspeed CGD12HBXMP 이중 채널 차동 절연 게이트 드라이버를 사용하여 XM3 SiC 하프 브리지 전력 모듈용 2-채널 게이트 드라이버를 평가할 수 있습니다. 하프 브리지 컨버터는 입력 전압보다 높거나 낮은 출력 전압을 공급하고 변압기를 통한 전기 절연을 제공할 수 있는 DC-DC 컨버터입니다. CGD12HBXMP 이중 채널 차동 절연 게이트 드라이버의 두 채널은 과전류 및 역극성으로부터 보호됩니다.
특징
- Wolfspeed의 고성능 XM3 SiC 하프 브리지 전력 모듈에 최적화됨
- 사용자 구성 가능한 턴온 및 턴오프 게이트 저항기로 스위칭 손실 최적화 실현
- 온보드 과전류, 슛스루 방지 및 역극성 보호
- 잡음 내성 강화를 위한 차동 입력
- 낮은 절연 정전용량(<5pF) 및 100kV/µs의 공통 모드 과도 내성(CMTI)
- 즉각적인 시각적 피드백을 위한 결함 및 전력 표시등 LED
- 온보드 2W 절연 전원 공급 장치
- 기본 OVLO 및 UVLO(히스테리시스 포함)
- 절연 전압: 1,000V
- 입력 전압: 10.2~13.2V
- 16핀 인터페이스
- 출력 피크 전류: 10A
- 작동 온도: -50~+85°C
블록 선도

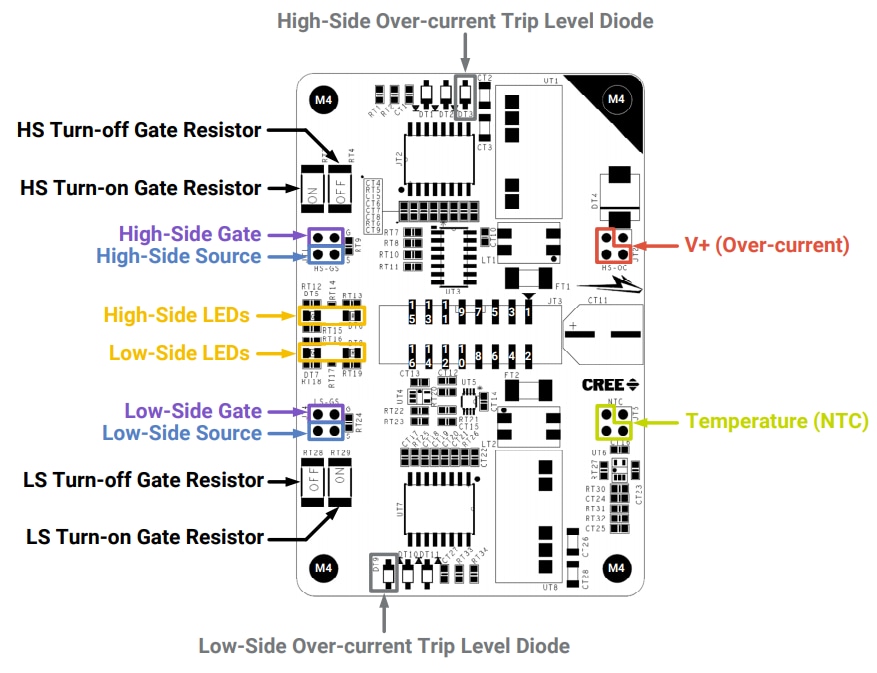

게이트 드라이버 인터페이스
