Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4
Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4는 SDP(Single-Die-Package) 또는 DDP(Dual-Die-Package)와 명령/주소(CA) 버스에서 2개 또는 4개의 클록 아키텍처를 제공합니다. LPDDR4는 CA 버스의 2개 또는 4개 클록 아키텍처를 활용하여 시스템의 입력 핀 수를 줄입니다. 6비트 CA 버스에는 명령, 주소 및 뱅크 정보가 포함됩니다. 각 명령은 1, 2 또는 4 클록 주기를 사용하며, 이 동안 명령 정보는 클록의 양의 에지에서 전송됩니다.
SDP(Single-Die-Package)는 2Gb(2,147,483,648비트) 밀도의 16Mb x 16DQ x 8뱅크 x 1 채널을 제공합니다. DDP(Dual-Die-Package)는 4Gb(4,294,967,296비트) 밀도의 16Mb x 16DQ x 8뱅크 x 2채널을 제공합니다.
특징
- VDD1 = 1.7V to 1.95V
- VDD2/VDDQ = 1.06V to 1.17V
- x16/x32의 데이터 폭
- 최대 2133MHz의 클록 속도
- 최대 4267Mbps의 데이터 속도
- 동시 작동을 위한 8개의 내부 뱅크
- 16n 프리페치 작업
- LVSTL_11 인터페이스
- 버스트 길이 16, 32, 즉석 16 또는 32
- 순차 버스트 유형
- 프로그래밍 가능한 드라이버 강도
- 이중 클럭 에지에서 코딩된 명령 입력
- CA 버스의 단일 데이터 속도 아키텍처
- DQ 핀의 이중 데이터 속도 아키텍처
- 차동 클럭 입력
- 양방향 차동 데이터 스트로브
- 입력 클럭 정지 및 주파수 변경
- 온다이 종단(ODT)
- 쓰기 평준화 지원
- 프로그래밍 가능한 읽기 및 쓰기 대기 시간(RL/WL)
- CA 트레이닝 지원
- DQ-DQS 트레이닝
- 새로 고침 기능:
- 자동 새로 고침(뱅크당/모든 뱅크)
- 부분 어레이 자체 새로 고침
- 자동 온도 보상 자체 새로 고침
- 포스트 패키지 수리
- 타겟행 새로 고침 모드
- 빠른 주파수 전환을 위한 주파수 설정점
- 쓰기 마스크 및 DBI(Data Bus Inversion) 지원
- 연결 테스트를 위한 경계 스캔 지원
- WFBGA 200 볼(10mm x 14.5mm2) 패키지
- -40°C ≤ TCASE ≤ 105°C 작동 온도 범위
볼 할당

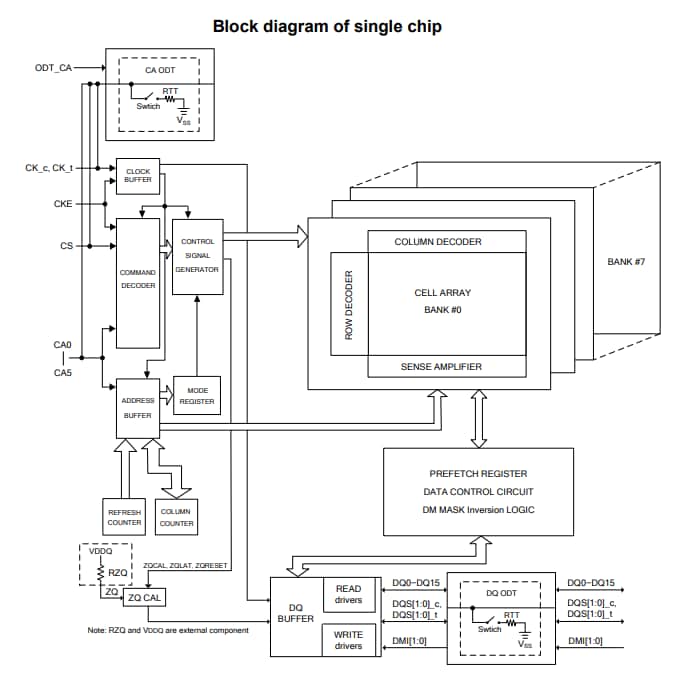

블록 선도
