Vishay Semiconductors TCUT1630X01 및 TCUT1800X01 광학 센서
Vishay Semiconductors TCUT1630X01 및 TCUT1800X01 투과 광학 센서는 광트랜지스터 출력으로 설계된 3채널 및 4채널 센서입니다. "턴 앤드 푸시" 인코딩 애플리케이션용으로 설계된 3채널 TCUT1630X01 광학 센서. TCUT1630X01은 적외선 이미터와 3개의 광트랜지스터 감지기가 함께 제공되는 소형 전송 센서로서 표면 장착 패키지에 서로 대면하여 배치되어 있습니다. 이 4채널 TCTUT1800X01 광학 센서는 "절대 및 증분" 인코딩 애플리케이션을 위해 설계되었습니다. TCUT1800X01 투과 광학 센서는 적외선 이미터가 2개(4개의 광트랜지스터 검출기 포함)가 포함되어 있으며 표면 실장형 패키지에 서로 대면하여 배치되어 있습니다.
특징
- 표면 실장 패키지 유형
- 광트랜지스터 감지기 유형
- 5.5mm x 5.85mm x 7mm 크기
- 간극 너비: 3mm
- 애퍼처 너비: 0.3mm
- 출력 전류: 1.3mA
- 이미터 파장: 950nm
- 무연 솔더링
- AEC-Q101 인증
- 습도 감도 레벨 1(MSL)
애플리케이션
- 자동차:
- 모터에 가까운 고온 환경에서 인코더용 위치 센서
- 회전식 인테리어 노브
- 점화 잠금 장치
- 적응형 헤드라이트
- EPS(전자식 파워 스티어링) 시스템
- 산업용:
- 가스 또는 용수 계량기 모니터링
- 자동판매기 및 신용카드 리더
- 도어와 패널의 상태 감지
Infographic
비디오

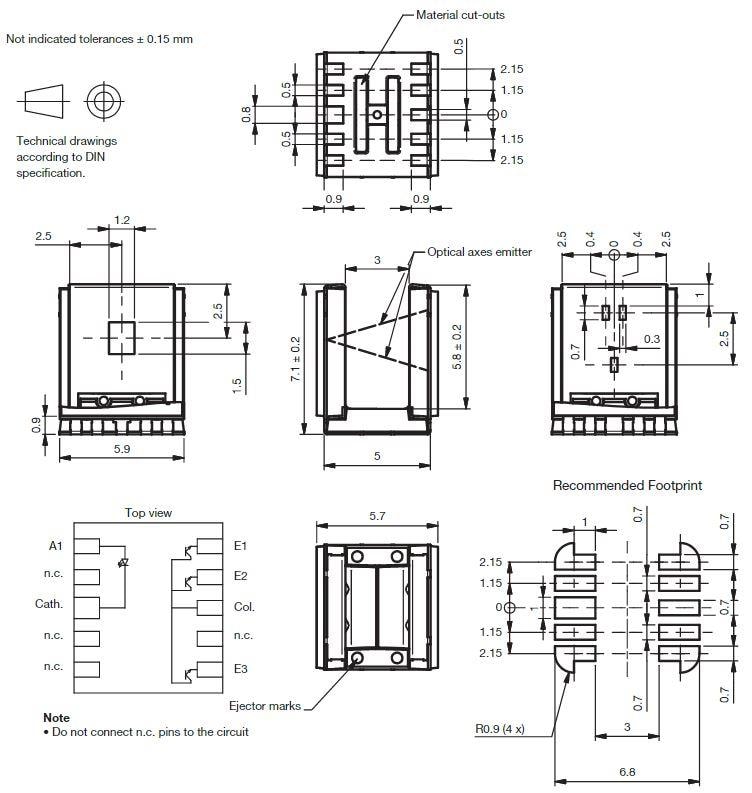

TCUT1630 및 TCUT1800 치수
