u-blox NINA-B1 독립형 BLE 모듈
U-blox NINA-B1 시리즈 독립형 BLUETOOTH® 저에너지(BLE) 모듈은 BLUETOOTH® 5.0, 강력한 Arm® Cortex®-M4 (FPU 포함) 및 최첨단 전력 성능이 특징인 소형 장치입니다. 이 모듈은 임베디드 저전력 크리스털로 설계되어 소비 전력을 최소화하고 배터리 수명을 연장합니다. 이 NINA-B1 모듈은 u-blox BLE 직렬 포트 서비스, GATT 클라이언트 및 서버, 비컨 및 NFC™에 대한 지원을 제공하는 u-connectXpress 소프트웨어와 함께 제공됩니다. BLE 모듈은 애플리케이션을 추가하고 내장형 Cortex-M4(FPU 포함)에서 실행할 수 있는 완벽한 유연성을 제공합니다. 이 NINA-B1 모듈은 M4F MCU, 64kB RAM, 512kB 플래시 메모리, BLUETOOTH 메시 및 최대 7~20개의 BLUETOOTH 연결이 특징입니다.
NINA-B112 모듈은 내부 안테나와 함께 제공되는 반면, NINA-B111 모듈에는 외부 안테나와 함께 사용할 수 있는 핀이 있습니다. 이 내부 PIFA 안테나는 소형 NINA-B1 폼 팩터용으로 특별히 설계되었습니다. 이 안테나는 또한 300 m 이상의 광범위한 범위를 제공하며 접지면 및 구성 요소 배치와 무관합니다. 이 BLE 모듈은 내부 안테나 또는 다양한 외부 안테나와 함께 사용하도록 전 세계적인 인증을 받았습니다. NINA-B1 BLE 모듈은 UART, SPI, PDM 및 PWM, I2C, I2S, GPIO 핀 및 AD 컨버터 인터페이스를 지원합니다. 이 모듈은 -0.3 V ~ 3.9 V의 공급 전압과 -40 °C ~ +85 °C의 온도 범위에서 작동합니다.
특징
- Arm Cortex-M4(FPU 포함)
- Bluetooth 5.0
- 메모리:
- 64 kB RAM
- 512 kB 플래시
- GATT(동시 일반 속성 프로필) 서버 및 클라이언트
- 저에너지 직렬 포트 서비스
- 최대 7~20개의 Bluetooth 연결
- Bluetooth 메시
- 등급
- 자동차 전장
- 전문가용
- 표준
- 인터페이스:
- UART
- SPI
- I2C
- I2S
- PDM 및 PWM
- GPIO 핀
- AD 컨버터
애플리케이션
- 자동차 및 운송
- 산업
- 웨어러블 장치
- 스마트 시티
- 헬스케어
- 유통
- 스마트 홈 및 빌딩
사양
- -1.7 V~3.6 V 공급 전압 범위
- 4 dBm 최대 전도 출력 전력
- 보관 및 작동 온도 범위: -40 °C ~ +85 °C
- 크기:
- NINA-B111: 10.0 mm x 10.6 mm x 2.2 mm
- NINA-B112: 10.0 mm x 14.0 mm x 3.8 mm

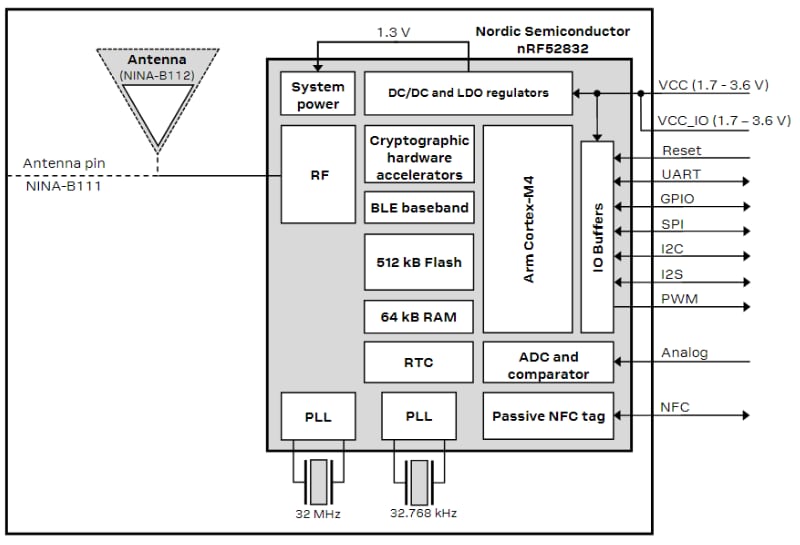

블록 선도
소프트웨어 구조
추가 자료
관련 키트
u-blox NINA-B1 시리즈 평가 보드
USB를 통한 직렬 통신 및 플래싱/디버깅을 허용하는 온보드 디버그 MCU.
