Toshiba TLP5794H 광커플러
Toshiba TLP5791H 광커플러는 고이득 고속 광검출기 IC 칩에 광학적으로 결합된 적외선 LED로 구성됩니다. 6핀 SO6L 패키지로 제공되는 이 광커플러는 최대 125°C 온도에서 더 나은 성능을 제공합니다. TLP5794H 광커플러는 8핀 DIP 패키지로 제공되는 광커플러보다 물리적으로 더 작고/얇으며 강화 절연을 위한 국제 안전 표준을 준수합니다. 이 광커플러는 버퍼 논리 유형(토템 폴 출력)을 특징으로 하며 15~30V 공급 전압 범위에서 작동합니다. 내부 잡음 차폐 장치는 ±50kV/µs의 공통 모드 과도 내성을 제공합니다. TLP5794H 광커플러는 안전 표준 인증이 필요한 애플리케이션을 위한 설치 면적이 작은 솔루션을 제공합니다. 이 광커플러는 PV(태양광) 전원 컨디셔닝 시스템, 산업용 인버터, 인덕션 쿡탑 및 가전제품, IGBT 게이트 드라이버, 전력 MOSFET 게이트 드라이버에 이상적입니다.
특징
- 버퍼 논리 유형(토템 폴 출력)
- -6A 피크 하이 레벨 출력 전류(L/H)
- 4A 피크 로우 레벨 출력 전류(H/L)
- 작동 온도 범위: -40 °C~+125 °C
- 3mA(최대) 공급 전류
- 15 V~30 V 공급 전압 범위
- 5mA(최대) 임계값 입력 전류
- tpHL/tpLH=200ns(최대) 전파 지연 시간
- ±50kV/µs(최소) 공통 모드 과도 내성
- 5,000Vrms(최소) 절연 전압
- 안전 표준
- UL 인증: UL 1577, 파일 번호 E67349
- cUL 인증: CSA 구성품 수락 서비스 번호 5A 파일 번호 E67349
- VDE 승인: EN IEC 60747-5-5, EN IEC 62368-1
- CQC 승인: GB4943.1 태국 공장
애플리케이션
- 산업용 인버터
- 인덕션 쿡탑 및 가전제품
- IGBT 게이트 드라이버
- MOSFET 게이트 드라이버

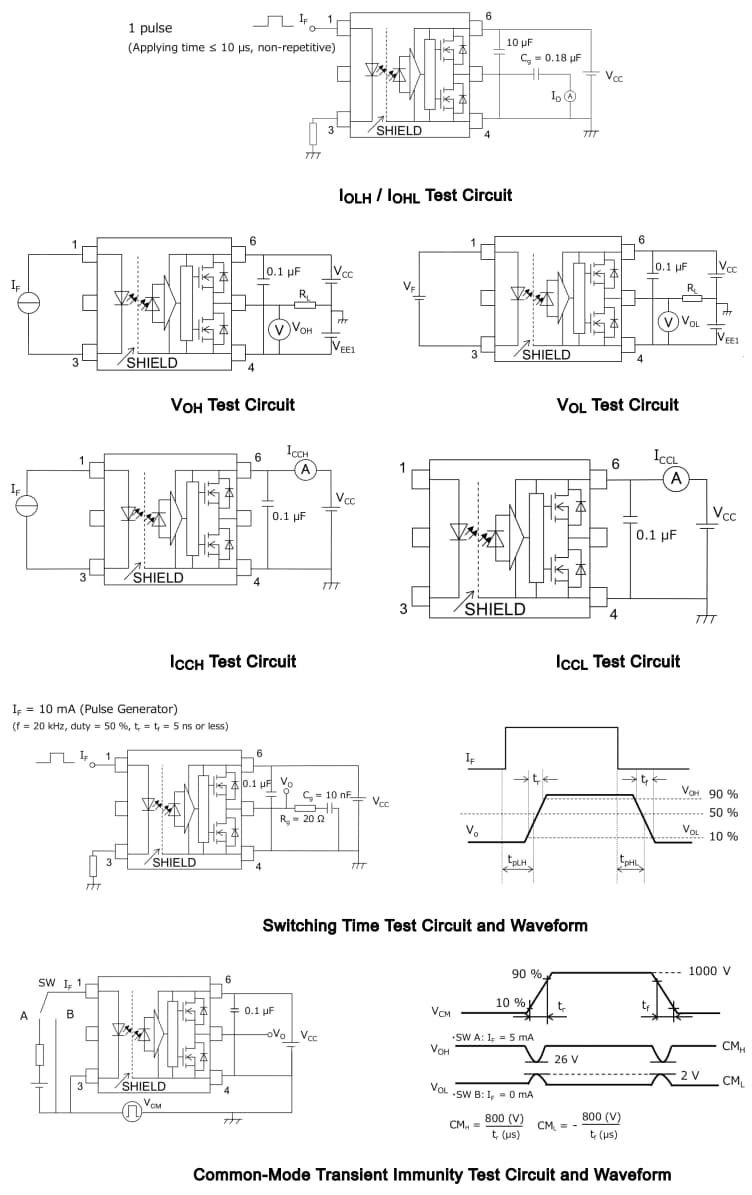

테스트 회로 및 특성 곡선
관련 광커플러
Toshiba TLP5791H 광커플러
6핀 SO6L 패키지로 제공되며, 소형 등급 IGBT 및 전력 MOSFET 게이트 드라이버에 이상적입니다.
