Toshiba TCK42xG 과전압 보호 게이트 드라이버 IC

Toshiba TCK42xG 과전압 보호 게이트 드라이버 IC는 외부 N채널 MOSFET용으로 설계된 게이트 드라이버입니다. 이 장치는 2.7~28.0V 넓은 전압 라인에서 다양한 과전압 로크아웃 라인업으로 작동하는 MOSFET을 지원합니다. 이 장치는 낮은 대기 전류, 1µμA 미만, 내장형 충전 펌프 회로 및 MOSFET 게이트 소스 보호 회로가 특징입니다. TCK42xG 게이트 드라이버는 모바일, 웨어러블 시스템 및 부하 스위치 애플리케이션과 같은 전원 관리 회로에 적합합니다. Toshiba TCK42xG 과전압 보호 게이트 드라이버는 공간이 제한된 애플리케이션에 이상적인 작고 얇은 WCSP6G 패키지로 제공됩니다.

특징

  • N-채널 공통 드레인 MOSFET용 게이트 드라이버
  • N-채널 단일 하이 측 MOSFET용 게이트 드라이버
  • VIN max = 40V 높은 최대 입력 전압
  • VIN = 2.7~28.0V 넓은 입력 전압 작동
  • VIN_OVLO = 23.26V(표준) 과전압 로크아웃
  • VIN_UVLO = 2.0V(표준) 저전압 로크아웃
  • 게이트-소스 보호 회로
  • 내장형 충전 펌프 회로(게이트 소스 전압 VGS = 10V(표준))
  • 낮은 대기 전류 - IQ(OFF) = 최대 0.9µA(VIN = 12V)
  • -40~+85°C 작동 온도 범위
  • 1.2mm x 0.8mm x 0.35mm WCSP6G 패키지
  • 0.61mg 무게

비디오

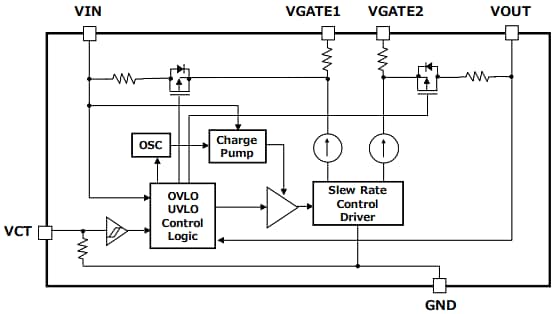

블록 선도

Toshiba TCK42xG 과전압 보호 게이트 드라이버 IC

패키지 외형

Toshiba TCK42xG 과전압 보호 게이트 드라이버 IC
