Toshiba 5~24V 라인 전원 MUX용 게이트 드라이버 + MOSFET

5~24V 라인 전원 MUX용 Toshiba 게이트 드라이버 + MOSFET은 전력 멀티플렉싱에 사용됩니다. 이는 주 전원 공급 장치에 백업 전원 공급 장치가 필요하거나 무선에서 USB로의 전환과 같이 충전 프로토콜을 전환해야 하는 애플리케이션에서 중요한 기능입니다. Toshiba TCK42xG 시리즈 게이트 드라이버 솔루션은 전력 멀티플렉싱에 존재하는 다양한 문제를 해결하고 5~24V 전력선을 지원합니다.

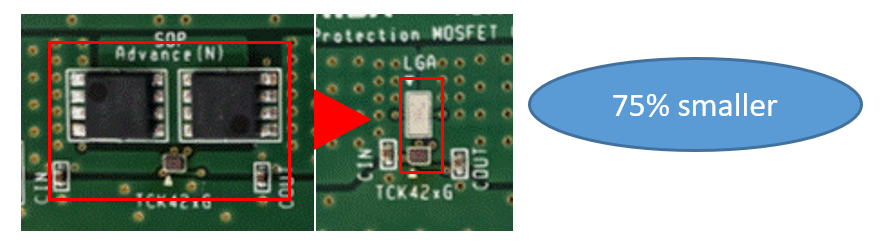

이 게이트 드라이버는 다양한 MOSFET 구성에서 작동합니다. 더 높은 전력 밀도를 위해 공통 드레인 MOSFET은 두 개의 게이트 드라이브 핀으로 설계되어 있는 TCK42xG 시리즈와 사용하기에 좋습니다. 따라서 TCK42xG 시리즈는 SSM10N954L(3.8V 기준 12V/2.2mΩ) 및 SSM6N951L(12V/4.6mΩ)과 같은 공통 드레인 MOSFET과 함께 사용할 수 있습니다. 공통 드레인 MOSFET 구성은 표준 5 mm x 6 mm MOSFET에 비해 75% 공간 절약 효과를 제공합니다.

TCK42xG 시리즈는 내장형 슬루율 제어 및 방전 기능 덕분에 3ms의 시동 시간을 제공하여 추가 장치 없이 타이밍 제어를 간소화하는 데 도움이 됩니다. 이 시리즈는 MOSFET을 더 빠르게 켜고 끄는데 도움이 되는 향상된 드라이브 및 방전 기능을 갖추고 있습니다.

TCK42xG 시리즈는 5~24V 전력선에 적합한 UVLO(부족전압 록아웃) 및 OVLO(과전압 록아웃) 기능을 내장하고 있습니다. 이는 다운스트림 IC가 권장 사양 내에서 보호 상태를 유지하는 데 도움이 됩니다. 오버슈트 전압이 문제인 경우 제너 다이오드를 추가하면 게이트 드라이버 TCK421G를 보호할 수 있습니다.
