Toshiba 고속 디지털 절연체 듀얼 채널
Toshiba 듀얼 채널고속 디지털 절연체 산업, 소비자 및 자동차 애플리케이션에서 강력한 절연 및 고속 신호 전송을 제공하도록 설계되었습니다. 이러한 절연기 유도성 커플링기술 사용하여 데이터 전송 속도 최대 50Mbps까지 달성하는 동시에 절연 전압을 3kVrms 및 기초 절연 표준으로 유지합니다. Toshiba DCM320 시리즈는 2 순방향 채널인 반면, DCM321 시리즈는 양방향 통신에 적합한 1 개의 순방향 채널과 1 개의 역방향 채널을 제공합니다. 전파 지연(일반적으로 10 ns)이 낮고 공통 모드 과도 내성이 높은(CMTI > 100kV/μs) 이 장치는 잡음이 많은 환경에서 IN 모터 제어, 전력 인버터, 배터리 관리 시스템 및 신호 절연에 사용 하기에 이상적입니다. 소형 SOIC-8 패키지와 넓은 작동 온도 범위(-40°C~+125°C)는 까다로운 전자 시스템에서의 다용도성을 더욱 향상시킵니다.
특징
- 50 Mbps 최대 데이터 전송 속도
- 기본 출력
- 낮은(DCM32xC)
- 높은(DCM32xD)
- 채널 2 개
- 순방향 2 개, 역방향 0x (DCM320x)
- 순방향 1 개, 역방향 1 개(DCM321x)
- 3.3 V 또는 5 V 작동 전압 옵션
- 3,000VRMS 절연 전압
- ±100kV/μs(표준) 공통 모드 과도 내성
- AEC-Q100 등급 1 인증
- SOIC-8 패키지
- 안전
- UL1577, 파일 번호 E519997
- cUL – CSA 구성 요소 수락 서비스 고지 E519997
애플리케이션
- 자동차 장비
- 배터리 제어
- 연료 배터리 제어
- EV(전기자동차)
- 날짜 컨버터 절연
사양
- -0.5~6.0VDC(최대) 공급 전압 범위, 6V를 초과하지 말아야 함
- 최대 출력 전류: ±15 mA
- 스위칭
- 데이터 전송 속도: DC ~ 50 Mbps
- 전파 지연
- 최대 18.3 ns, 5 V의 경우 10.9 ns ( 표준)
- 최대 19.1 ns, 3.3VV의 경우 11.6 ns ( 표준)
- 5.1 ns 최대 펄스 폭 왜곡 , 0.8 ns ( 표준)
- 13 ns 최대 전파 지연 스큐(두 장치 사이)
- 4.4 ns 최대 채널 매칭
- 표준 출력 신호 상승/하강 시간
- 0.9 ns (5 V)
- 0.8 ns (3.3 V)
- 100kV/µs 일반 공통 모드 과도 내성
- ±10 µA 최대 입력 전류
- 3,000VRMS(최대) 절연 전압
- 1403mW 최대 전력 손실
- 표준 출력 임피던스: 50 Ω
- 0.37 V 표준 로직 입력 임계 전압 히스테리시스
- 기계적
- 3.8 mm 최소 연면 거리
- 4 mm 최소 간극 거리
- 절연을 통한 1700m 거리
- 온도
- 작동 범위: -40 °C~+125 °C
- 접합 범위: -40 °C ~ +150 °C
- +260°C(최대) 납땜 온도
비디오

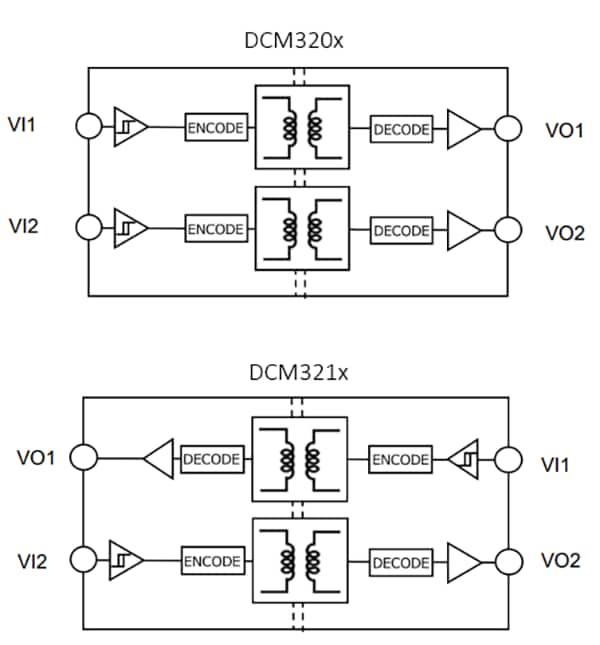

블록 선도
