Texas Instruments UCC57142EVM 평가 모듈
Texas Instruments UCC57142EVM 평가 모듈은 UCC57142 드라이버의 기능과 다양성을 쉽게 시연할 수 있도록 설계되었습니다. 이 성능은 정전용량 부하 또는 TO-220 풋프린트가 있는 전원 장치에 대해 평가할 수 있습니다.
TI UCC57142EVM 평가 보드를 사용하면 표면 실장 테스트 포인트를 통해 IN, EN/FLT, OCP, OUT과 같은 다양한 테스트 포인트에 연결할 수 있습니다. UCC57142EVM은 점퍼를 통해 다양한 UCC57142 변형을 지원할 수 있습니다. 이 보드를 수정하면 DBV 패키지의 다른 게이트 드라이버와 호환됩니다.
특징
- 테스트 포인트를 통해 UCC57142의 모든 키 핀을 프로빙할 수 있습니다.
- 대부분의 데이터시트 매개변수를 빠르게 확인할 수 있습니다.
- 모든 UCC57142 변형 및 DBV 패키지의 다른 TI 게이트 드라이버와의 호환
- 외부 TO-220 전원 장치 로우 사이드 연결
- 바이어스 공급 바이패싱 커패시터 및 게이트 저항 선택에 최적화된 PCB 레이아웃
애플리케이션
- 디지털 제어 PFC
- 에어컨
- 가전 제품
- 모터 드라이브
- 싱글 엔드 토폴로지를 위한 범용 로우 사이드 게이트 드라이버
키트 구성품
- UCC57142EVM
- 일반 평가 키트 사용 설명서
레이아웃

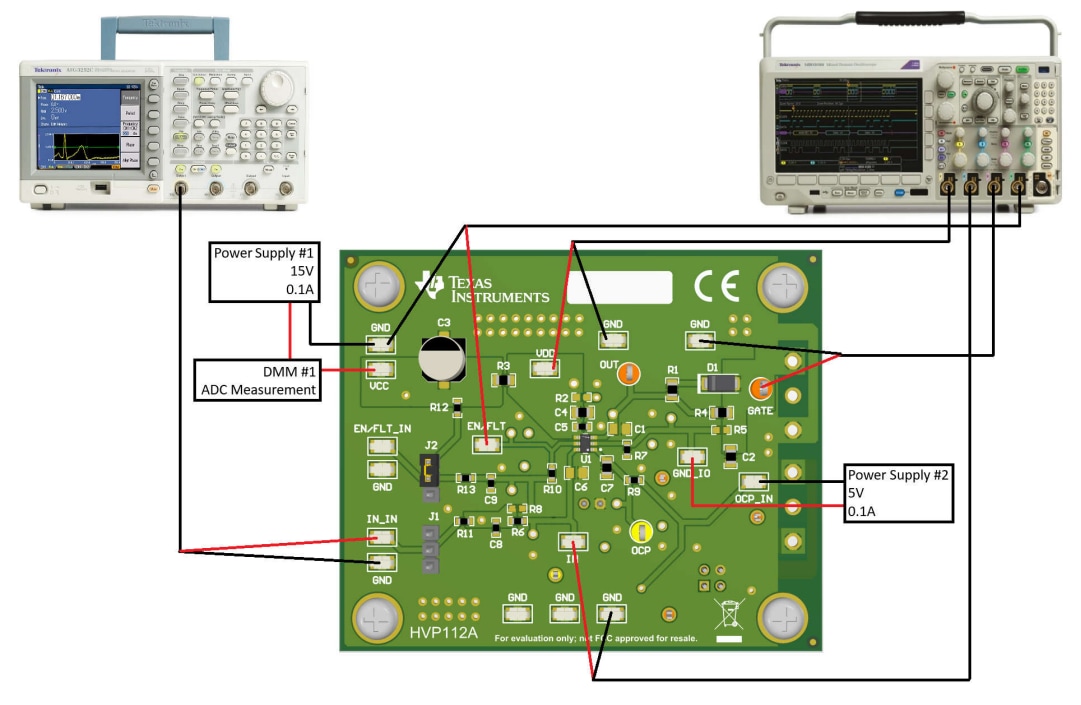

벤치 셋업 다이어그램
