Texas Instruments UCC23514EVM 평가 모듈
Texas Instruments UCC23514EVM 평가 모듈은 UCC23514의 평가를 용이하게 합니다. UCC23514 단일 채널 절연 게이트 드라이버는 IGBT, MOSFET 및 SiC MOSFET과 광 호환이 가능하며, 소스 전류가 4.5A, 싱크 전류가 5.3A이고 강화된 절연 정격이 5.0kVRMS입니다.
Texas Instruments UCC23514EVM 평가 모듈은 절연 및 신뢰성이 필요한 고전압 애플리케이션을 위해 개발되었습니다. 이 제품은 전파 지연이 더 낮고, 부품 간 지연 왜곡이 더 낮고, CMTI가 더 높고, 펄스 폭 왜곡이 더 작으며, 작동 온도가 더 높은 것이 특징입니다. 이러한 기능은 핀 간 호환성을 유지하는 동시에 상당한 성능 업그레이드를 제공합니다.
특징
- 최대 35V 전원 공급 범위
- 4.5A 소스 및 5.3A 싱크 전류 성능
- UL1577에 따라 1분 동안 5.7kVrms 절연
- 모든 UCC23514 변형에 대한 점퍼 구성
- 전원 바이패스 커패시던스 및 게이트 드라이브 루프에 맞게 최적화된 PCB 레이아웃
3중 점퍼 핀 1 위치

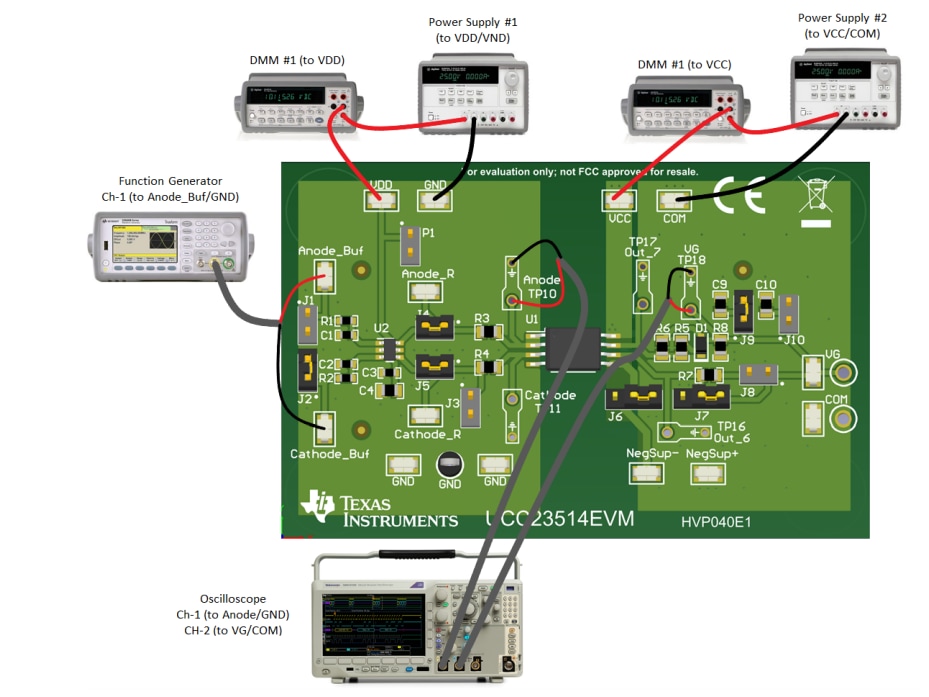

벤치 셋업 다이어그램 및 구성
관련 제품
Texas Instruments UCC23514 게이트 드라이버
IGBT, MOSFET 및 SiC MOSFET을 위한 광학 호환 단일 채널 절연 게이트 드라이버.
