Texas Instruments UCC21755-Q1 자동차용 게이트 드라이버
Texas Instruments UCC21755-Q1 자동차용 게이트 드라이버는 최대 2,121Vpk의 SiC MOSFET 및 IGBT용으로 설계되었습니다. UCC21755-Q1은 고급 보호 기능, 동급 최고의 동적 성능 및 견고성을 제공합니다.
TI UCC21755-Q1 자동차용 게이트 드라이버는 최대 ±10 A 피크 소스 및 싱크 전류를 제공합니다. 입력 측은 SiO2 용량성 절연 기술이 적용된 출력 측에서 분리되어 최대 1.5kVRMS 작동 전압, 12.8kVPK 서지 내성을 지원하며, 40년 이상의 절연 배리어 수명을 제공할뿐 아니라 낮은 부품 간 스큐와 150V/ns 이상의 CMTI(공통 모드 과도 내성)를 제공합니다.
UCC21755-Q1에는 빠른 과전류 및 단락 감지, 션트 전류 감지 지원, 오류 보고, 액티브 밀러 클램프, 입력 및 출력 측 전원 공급 장치 UVLO 등 최첨단 보호 기능이 포함되어 있어 SiC 및 IGBT 스위칭 동작을 최적화할 수 있습니다.
보다 관리 가능한 온도 또는 전압 감지를 위해 절연 아날로그-PWM 센서를 활용할 수 있습니다. 이러한 기능은 또한 드라이버의 활용도를 증대하고 시스템 설계 노력, 크기 및 비용을 간소화합니다.
특징
- 5.7kVRMS 단일 채널 절연 게이트 드라이버
- 다음 결과를 제공하는 것으로 AEC-Q100 인증 받음:
- 장치 온도 등급 0: -40~+150°C 주변 작동 온도 범위
- 장치 HBM ESD 분류 레벨 3A
- 장치 CDM ESD 분류 레벨 C6
- 기능 안전 품질 관리
- 기능 안전 시스템 설계에 도움이 되는 문서
- SiC MOSFET 및 IGBT: 최대 2,121Vpk
- 4A 내부 액티브 밀러 클램프
- 오류 발생 시 400mA 소프트 턴 오프
- PWM 출력을 갖춘 절연 아날로그 센서
- NTC, PTC 또는 열 다이오드를 사용한 온도 감지
- 고전압 DC-링크 또는 위상 전압
- 33V 최대 출력 드라이브 전압
- 5V 임계값으로 200ns의 응답 시간 빠른 DESAT 보호
- 드라이브 강도 및 분할 출력: ±10A
- 150V/ns 최소 CMTI
- 과전류에 대한 알람 FLT 및 RST/EN에서 재설정
- RST/EN에서 빠른 활성화/비활성화 응답
- 입력 핀에서 40ns 미만의 노이즈 과도 및 펄스 거부
- 12V VDD UVLO, RDY에서 PG(전력 양호)
- 최대 5V의 오버슈트 또는 언더슈트 과도 전압 내성을 갖는 입/출력
- 130ns(최대) 전파 지연 및 30ns(최대) 펄스/부품 스큐
- 8mm 이상의 연면거리 및 공간거리가 있는 SOIC-16 DW 패키지
- -40~+150°C 작동 접합 온도
애플리케이션
- EV용 트랙션 인버터
- 보드 내장형 충전기 및 충전 파일
- HEV/EV용 DC/DC 변환기

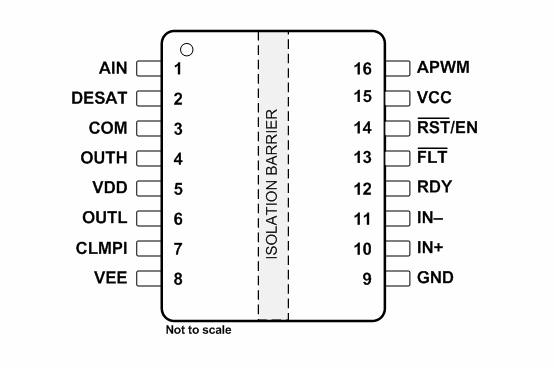

PIN 구성
