Texas Instruments UCC21231AEVM-108 평가 모듈
Texas Instruments UCC21231AEVM-108 평가 모듈은 UCC21231A 게이트 드라이버의 기능을 완벽하게 평가하기 위해 여러 테스트 포인트와 점퍼를 갖춘 2개의 구리층 PCB를 제공합니다. UCC21231AEVM-108는 PWM 입력 제어, 부트스트랩 하이 사이드 전원 공급 장치, 벤치탑 전원 공급 장치 옵션, 구성 가능한 데드 타임 옵션, EN 및 DIS 핀 점퍼를 제공합니다. TI UCC21231AEVM-108의 레이아웃은 각 채널의 게이트 루프 영역을 최소화하도록 최적화되었으며, 바이패스 커패시터를 배치하여 노이즈 간섭을 최소화하면서 깨끗하고 선명한 신호 판독이 가능합니다.
특징
- 모든 게이트 드라이버 기능을 평가하는 데 도움이 되는 다양한 테스트 포인트
- CMTI(공통 모드 과도 내성): 125V/ns 이상
- 범용 이중 로우 측, 이중 하이 측 또는 하프 브리지 드라이버
- 오버랩, 연동, 프로그래밍 가능한 데드 타임 모드 선택 가능

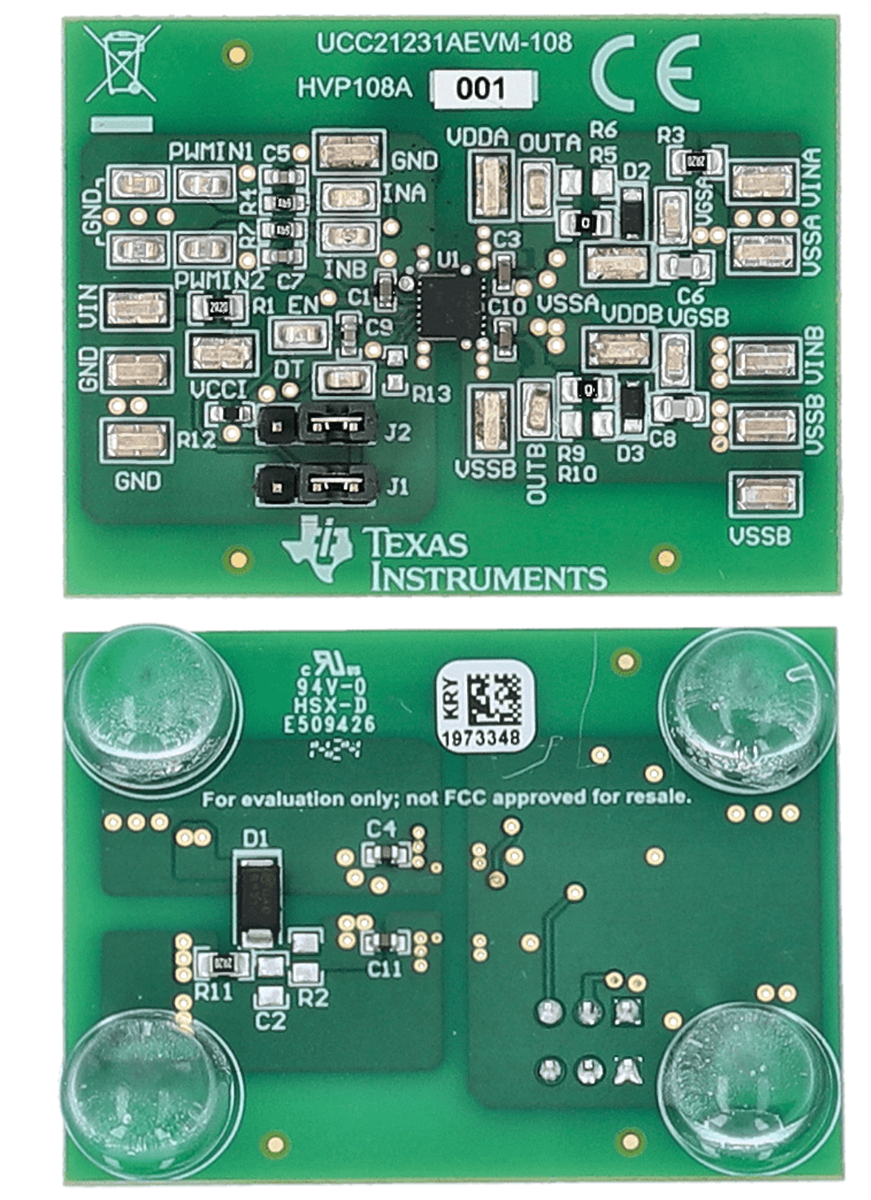

레이아웃
관련 제품
Texas Instruments UCC21231 듀얼 채널 절연 게이트 드라이버
이 장치는 극한의 온도 조건에서도 일관된 견고성과 성능을 발휘합니다.
게시일: 2024-08-12
| 갱신일: 2025-03-10
