Texas Instruments UCC21222 절연형 듀얼 채널 게이트 드라이버
Texas Instruments UCC21222 절연 듀얼 채널 게이트 드라이버(부동 시간 프로그래밍 가능)는 4A 피크 소스와 6A 피크 싱크 출력을 제공하여 전력 MOSFET, IGBT 및 GaN 트랜지스터를 구동할 수 있습니다. 유연한 구성 옵션에는 2개의 로우 측 드라이버, 2개의 하이 측 드라이버 또는 하프 브리지 드라이버가 포함됩니다. 5ns의 지연 정합 성능 덕분에 2개의 출력을 병렬 연결할 수 있으므로 내부 슛 쓰루(thru-through)의 위험없이 고부하 조건에서 드라이브 강도가 두 배가 됩니다. 최소 100V/ns CMTI(공통 모드 과도 내성)은 입력 측이 3.0kVRMS 절연 배리어를 통해 2개의 출력 드라이버로부터 절연되도록 합니다. 부동 시간을 프로그래밍할 수 있으므로 시스템 제약 조건을 조정하여 출력 중첩을 방지하고 효율성을 향상시킬 수 있습니다. UVLO 보호는 모든 소모품에서 가능합니다.
특징
- 레지스터 프로그래밍 가능한 부동 시간
- 범용: 이중 로우 측, 이중 하이 측 또는 하프 브리지 드라이버
- 4A 피크 소스, 6A 피크 싱크 출력
- 절연 배리어 수명: 40년 이상
- 최대 7,800VPK의 서지 내성
- 입력 VCCI 범위: 3V~5.5V
- 최대 18V의 VDD 출력 드라이브 공급
- 8V VDD UVLO
- 스위칭 매개변수:
- 28ns의 표준 전파 지연
- 10ns의 최소 펄스폭
- 5ns의 최대 지연 정합
- 5.5ns의 최대 펄스폭 왜곡
- 통합 디글리치 필터
- 200ns 동안 -2V를 견딜 수 있는 I/O
- TTL 및 CMOS 호환 입력
- 100V/ns 이상의 공통 모드 일시 내성(CMTI)
- 내로우 바디 SOIC-16(D) 패키지
- 안전 관련 인증(예정):
- DIN V VDE V 0884-11:2017-01 및 DIN EN 61010-1에 따른 4,242VPK 절연
- UL 1577에 따라 1분간 3,000VRMS 격리
- IEC 60950-1, IEC 62368-1 및 IEC 61010-1 최종 장비 표준에 따른 CSA 인증
- GB4943.1-2011에 따른 CQC 승인
애플리케이션
- AC-DC 및 DC-DC 전원 공급 장치 내 절연 컨버터
- 서버, 전기통신, IT 및 산업 인프라
- 모터 드라이브 및 태양광 인버터
- HEV 및 EV 배터리 충전기
- 산업용 운송
- UPS(무정전 전원 공급 장치)
Datasheets

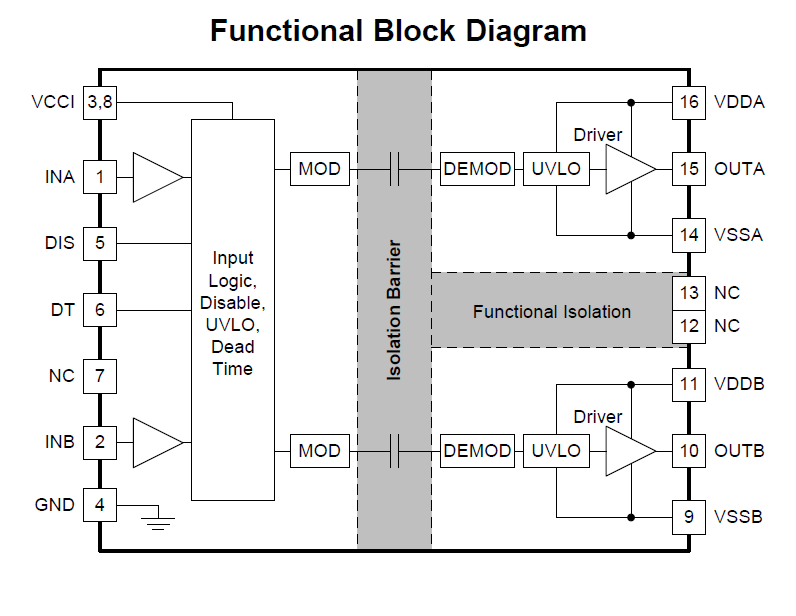

블록 선도
Related Development Tool
Texas Instruments UCC21220EVM-009 평가 모듈
3.0kVRMS Isolated 듀얼 채널 게이트 드라이버인 UCC21220의 작동을 평가하도록 구성되었습니다.
