Texas Instruments UCC12051-Q1 자동차용 5kVrms DC/DC 모듈
Texas Instruments UCC12051-Q1 자동차용 5kVrms DC/DC 모듈은 잘 조정된 출력 전압과 바이어스 전원이 필요한 절연 회로에 효율적인 절연 전력을 제공합니다. UCC12051-Q1 모듈은 독점 아키텍처와 함께 변압기와 DC/DC 컨트롤러를 통합하여 500mW(표준) 격리된 전력을 낮은 EMI로 제공합니다.
TI UCC12051-Q1 자동차용 5kVrms DC/DC 모듈은 시스템 견고성 향상시키기 위해 보호 기능을 포함합니다. 또한 이 장치는 또한 인에이블 핀, 동기화 기능 및 헤드룸과 함께 조정된 5V 또는 3.3V 출력 옵션을 제공합니다. UCC12051-Q1은 높이 2.65mm(표준)의 와이드 바디 SOIC 패키지로 제공되는 로우 프로파일의 소형 솔루션입니다.
특징
- 변압기 기술이 통합된 고효율 DC/DC 변환기
- 다음 결과를 제공하는 것으로 AEC-Q100 인증 받음:
- 장치 온도 등급 1: -40~+125°C 주변 작동 온도
- 기능 안전 가능
- 기능 안전 시스템 설계에 도움이 되는 문서
- 500mW 출력 전력(표준)
- LDO에 전력을 공급하기 위해 선택 가능한 400mV 헤드룸 전압으로 조정된 5.0V 또는 3.3V 출력
- 4.5V~5.5V 입력 전압
- 강력한 절연 장벽
- 5kVRMS 절연 등급
- 10kVPK 서지 성능
- 1.2kVRMS 작동 전압
- 100V/ns 최소 CMTI
- 열 셧다운
- 단락 복구
- 연면 거리와 간극이 8mm 이상인 16핀 와이드 바디 SOIC 패키지
- -40~125°C 확장된 온도 범위
- 안전 관련 인증(예정):
- DIN V VDE V 0884-11:2017-01에 따른 7,071VPK 강화 절연
- UL 1577에 따라 1분 동안 5,000VRMS 절연
- IEC 60950-1 및 IEC 62368-1 최종 장비 표준에 따른 UL 인증
- GB4943.1-2011에 따른 CQC 승인
애플리케이션
- 온보드 충전기
- 배터리 관리 시스템
- 트랙션 인버터
- HEV/EV용 DC/DC 변환기

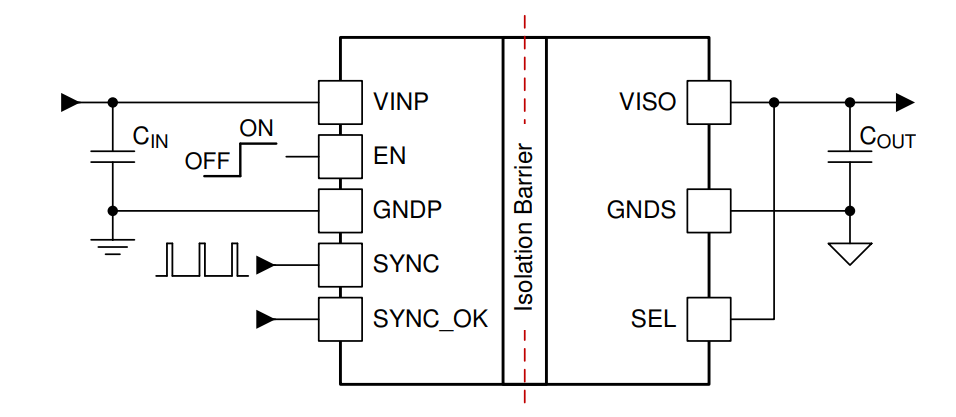

간소화된 애플리케이션
블록 선도
게시일: 2021-07-14
| 갱신일: 2022-11-03
