Texas Instruments TUSB2E221 USB 2.0-eUSB2 이중 리피터
Texas Instruments TUSB2E221USB2.0-eUSB2듀얼 리피터를 사용하면 저전압 프로세스를 사용하는 최신 프로세서에서 USB2.0-compliant포트를 구현할 수 있습니다. 이 장치는 장치 및 호스트 모드를 지원하는 USBeUSB2-USB2 0리피터입니다. TUSB2E221은 USB 저속 (LS) 및 전속(FS) 신호와 고속 (HS) 신호를 지원합니다. TUSB2E221은 1.2V 단일 종단 (single-ended) 신호로 동작하는 eUSB2 eDSPr 또는 eUSPr과 인터페이스하도록 설계되었습니다. 이 디바이스는 견고한 상호 운용성, 최적의 성능 및 전력 효율을 제공하기 위해 여러 특허 기술을 적용하였습니다.
I²C 인터페이스가 없는 시스템을 위해, 텍사스 인스트루먼트 TUSB2E221은 3개의 스트랩 핀을 통해 USB 2.0 채널 등가 직렬 저항(ESR) 최대 17.5Ω까지 지원하는 8개의 개별 설정을 제공합니다. 최대10인치까지 다양한 eUSB2 트레이스 길이 보정 레벨에 맞는 장치 변형이 제공됩니다. I²C 인터페이스를 통해 사용자는 디바이스의 RX 및 TX 설정을 추가로 미세 조정할 수 있습니다. 사용 가능한 설정은 다음과 같습니다: RX 이퀄라이제이션, RX 스퀠치 임계값, RX 디스커넥트 임계값, TX 진폭, TX 슬루율, TX 프리엠퍼시스.
3개의 EQ 핀은 다양한 USB 버스 상태 또는 인터럽트 모니터링,CTA-936UART 모드 제어 등 다양한 디버그 옵션을 제공하여 SoC 디버그 기능을 제공할 수 있습니다. EQ0 및 EQ1은 범용 I2C-GPIO 브리지로도 사용할 수 있습니다.
특징
- USB2 0및 eUSB2 준수(개정1.2)
- 저속 (LS), 전속(FS), 고속 (HS) 지원
- 동급 최고 수준의 고속 총 지터 20ps
- 액세스 프로토콜 수용체 등록 가능
- 듀얼 독립 리피터
- 2:2크로스바 MUX (DSBGA 패키지만 해당)
- 호스트 및 장치 모드(DRD) 지원
- VIOSEL 핀을 사용하여 1.2V와 1.8V 제어/I²C 레벨 간 선택 가능
- I²C 또는 스트랩 핀 옵션 자동 감지 기능 제공
- USB 2.0 고속 채널 보상 설정을 위한 3개의 스트랩 핀
- 더 많은 설정을 위한 I²C 디바이스 인터페이스 제공
- 장치 변종
- eUSB2 1.0V 또는 1.2V 신호 인터페이스 지원
- 다양한 제품 폼팩터에 대응하는 4단계 eUSB2 트레이스 손실 보상: 2.5인치, 5인치, 7.5인치, 10인치
- 자동 재개 ECR 및 L2 인터럽트 재개 모드 지원
- CTA-936 USB Carkit UART 지원
- 선택적 BC1.2 CDP 배터리 충전 및 감지 지원
- 디버그 및 I2C↔EQ0/1을 통한 EQ 핀용 GPIO 모드(옵션)
- 제조 테스트를 위한 I²C 접근 가능한 디버그 기능 제공
애플리케이션
- 통신 장비
- 엔터프라이즈 시스템
- 노트북 및 데스크톱
- 산업
- 태블릿
- 휴대용 전자 제품

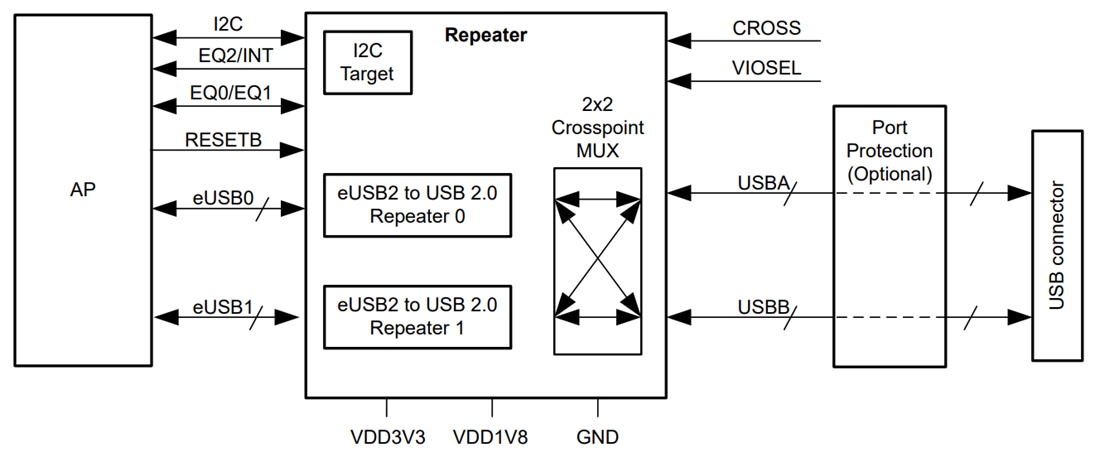

간소화된 회로도
개발 도구
Texas Instruments TUSB2E221QFNEVM 리피터 평가 모듈
평가를 용이하게 하고 TUSB2E221 2-포트 eUSB 리피터의 성능을 검증합니다.
게시일: 2024-12-12
| 갱신일: 2025-03-31
