Texas Instruments TUSB2E11 USB 2.0 eUSB2 리피터
Texas Instruments TUSB2E11 USB 2.0 eUSB2 리피터는 장치 및 호스트 모드를 모두 지원하도록 설계되었습니다. TUSB2E11은 USB LS(저속), FS(전속) 신호 및 HS(고속) 신호를 제공합니다. 이 장치는 여러가지 특허 설계를 구현하여 강력한 상호 운용 성, 최적의 성능 및 전력을 제공합니다.
TI TUSB2E11 USB 2.0 eUSB2 리피터는 I2C 인터페이스가 없는 시스템에 최대 20Ω의 USB 2.0 채널 ESR(등가직렬저항)을 위한 3 개의 스트랩 핀이 있는 8개의 개별 설정을 제공합니다. 최대 10인치의 다양한 레벨의 eUSB2 트레이스 길이 보정을 위해 장치 변종을 달성할 수 있습니다.
I2C 인터페이스는 전기 규정 준수 테스트를 통과하고 채널 손실을 보상하기 위해 장치 RX 등가화 및 TX 진폭, 슬루율 및 프리엠퍼시스의 미세 조정을 위한 추가적인 유연성을 허용합니다. 여러 USB 버스 상태 또는 인터럽트 및 SoC 디버그 능력을 제공할 수 있는 CTA-936 UART 모드를 모니터링하도록 구성된 3개의 GPIO 핀을 통해 다양한 디버그 옵션을 사용할 수 있습니다. GPIO0 및 GPIO1은 범용 I2C-GPIO 브리지로 사용할 수 있습니다.
특징
- USB 2.0 및 eUSB2 (rev 1.2) 규격 준수
- 저속, 전속, 고속 신호 처리
- 20ps의 동급 최고의 고속 총 지터
- 레지스터 액세스 프로토콜 리셉터 가능
- 호스트 및 장치 모드(이중 역할 장치) 지원
- I2C 또는 스트랩핀 옵션을 위한 자동 감지
- USB 2.0 고속 채널 보상 설정을 위한 3 개의 스트랩 핀
- 더 많은 구성을 위한 I2C 장치 인터페이스
- CTA-936 USB Carkit UART 지원
- L2 인터럽트 재개 모드 뿐 아니라 자동 재개 ECR 지원
- 제조 테스트를 위한 I2C 액세스 가능 디버그 능력
- 장치 변종
- eUSB2 1.0V 또는 1.2V 신호 처리 인터페이스
- 다양한 제품 폼 팩터에 대한 eUSB2 트레이스 손실 보정 레벨
- 1.2V 또는 1.8V I2C 인터페이스
- 배터리 충전 및 감지 옵션 지원
- BC 1.2 CDP 또는 DCP 분배기 모드 광고
- 데이터 인식 USB Type-C™ 호환 BC 1.2 SDP, CDP 및 DCP 분배기 모드 감지
- 충전기 광고 또는 감지 간 이중 역할 자동 전환
- 옵션 GPIO: 인터럽트 GPIO2, 디버그, I2C ↔ GPIO0/1
애플리케이션
- 노트북 및 데스크톱
- 휴대폰
- 태블릿
- 웨어러블 기기
- 휴대용 전자 장치

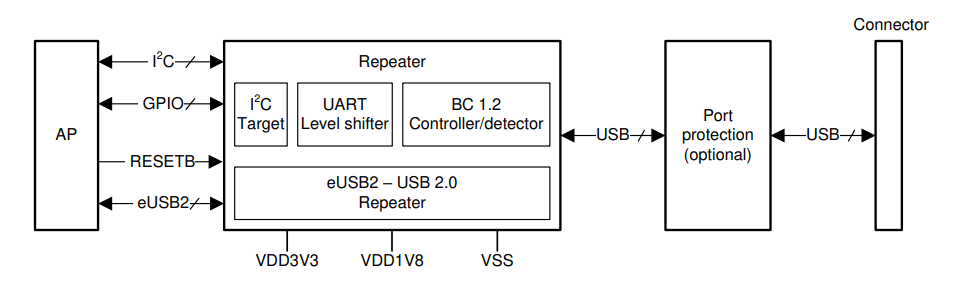

간소화된 애플리케이션

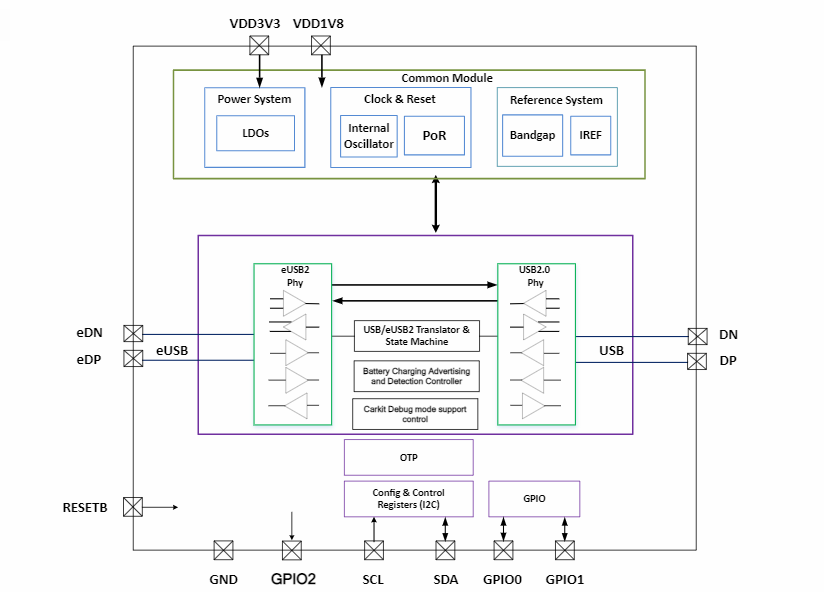

기능 블록 선도
게시일: 2022-08-01
| 갱신일: 2024-04-01
