Texas Instruments TRF0206EVM-CVAL 평가 모듈
Texas Instruments TRF0206EVM-CVAL 평가 모듈은 TRF0206-SP 증폭기를 평가하기 위한 모듈입니다. TRF0206-SP는 6.00mm2 × 6.10mm2, 12핀 LCC-FC 패키지로 제공되는 단일 종단 입력-차동 출력, 방사선 강화 증폭기입니다. TRF0206EVM-CVAL은 수동 발룬을 사용하지 않고 고속 차동 입력 아날로그-디지털 컨버터를 구동하도록 설계되었습니다.
TI TRF0206EVM-CVAL 평가 모듈은 50Ω 단일 종단 입력 정합을 위해 설정된 반면, TRF0206-SP 증폭기는 출력 임피던스가 낮습니다. 이 보드는 입력 및 출력에서 AC 커플링 커패시터를 제공합니다. TRF0206EVM-CVAL은 측정을 위해 +3.3V 전원 공급 장치, 신호 소스 및 테스트 기기에 연결할 수 있습니다.
특징
- 단일 +3.3V 전원으로 작동
- 보드 내장형 SMA 커넥터를 통한 입력 및 출력에 대한 간단한 인터페이스
- 단일 종단 50Ω 입력 정합용으로 설계됨
- 점퍼 커넥터를 사용하여 보드 내장형 전원 차단 옵션 사용 가능
단일 톤 설정

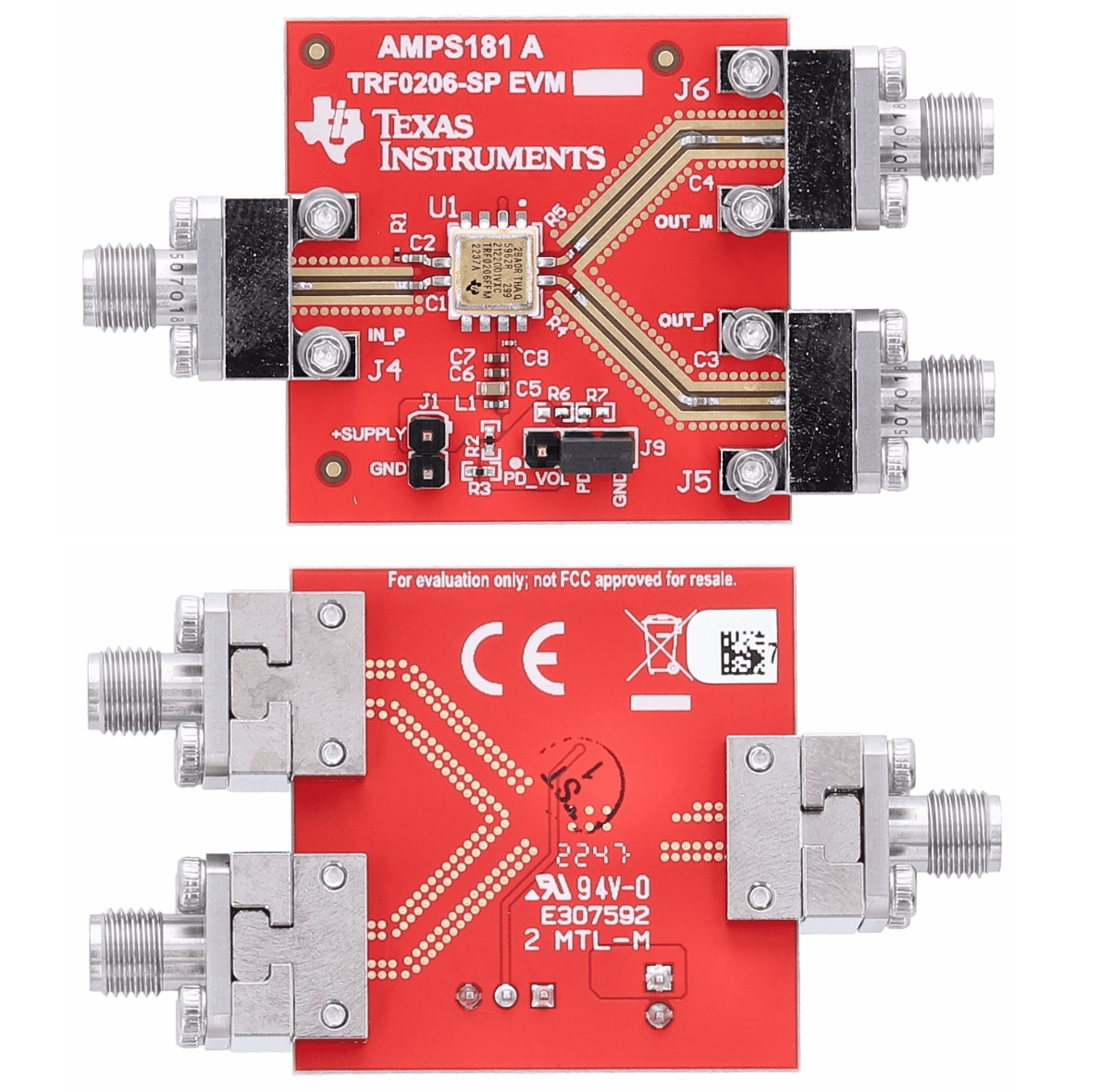

PCB 레이아웃
