Texas Instruments TPSM82816 DC/DC 전력 모듈
Texas Instruments TPSM82816 DC/DC 전력 모듈은 고정 주파수 피크 전류 모드 제어 토폴로지를 기반으로 합니다. 이러한 전원 모듈은 인덕터가 통합된 핀 투 핀 3A, 4A, 6A 호환, 고효율, 사용이 쉬운 동기식 강압 DC/DC 전원 모듈입니다. TPSM82816 모듈은 1.8~4MHz의 조정 가능한 주파수 범위에서 작동하며 동일한 주파수 범위에서 외부 클록에 동기화할 수 있습니다. 이 DC/DC 모듈은 PWM 모드에서 1% 출력 전압 정확도를 제공하여 높은 출력 전압 정확도를 가진 전원 공급 장치를 설계하는 데 도움이 됩니다. TPSM82816 모듈은 광학 모듈, 데이터 센터 상호 연결, 신호 측정, 소스 생성, 계측, 환자 모니터링 및 진단, 무선 인프라 및 견고한 통신에 사용됩니다.
특징
- 1.8~4MHz 조절 가능 및 동기화 가능 스위칭 주파수
- 확산 스펙트럼 클로킹(선택 사항)
- 선택 가능한 강제 PWM 또는 PFM/PWM 작동
- ±1% 출력 전압 정확도(PWM 작동)
- 2.7~6V 입력 전압 범위
- 0.6~5.5V 출력 전압 범위
- 조절 가능한 소프트 스타트 또는 추적
- 전력 양호 출력(윈도우 비교기 포함)
- 정밀 인에비블 입력을 통해 가능한 작업
- 사용자 정의 부족전압 록아웃
- 정확한 시퀀싱
- 100% 듀티 사이클
- 출력 방전
- 26µA(표준) 대기 전류
- TPSM82813(3A) 및 TPSM82810(4A) 강압 모듈과 핀-핀 호환 가능
- 우수한 열 성능
- -40~125°C 작동 온도 범위
애플리케이션
- 광학 모듈, 데이터 센터 상호 연결
- 신호 측정, 소스 생성, 계측, 환자 모니터링 및 진단
- 무선 인프라
- 견고한 통신:
- 센서, 영상 및 레이더
관련 평가 보드
Texas Instruments TPSM82816EVM 평가 모듈
통합 인덕터가 있는 6A 변환기용 TPSM82816 모듈을 평가하도록 설계되었습니다.
Texas Instruments TPSM8281xPEVM062 평가 모듈
TPSM82813 및 TPSM82816 전원 모듈의 작동 성능을 평가하도록 구성되었습니다.
관련 제품
Texas Instruments TPSM8281x 4A/3A 강압 MicroSiP™ 전력 모듈
주파수 전류 모드 토폴로지를 갖춘 통합 인덕터 및 주파수 동기화를 제공합니다.
블록 선도
애플리케이션 계통도

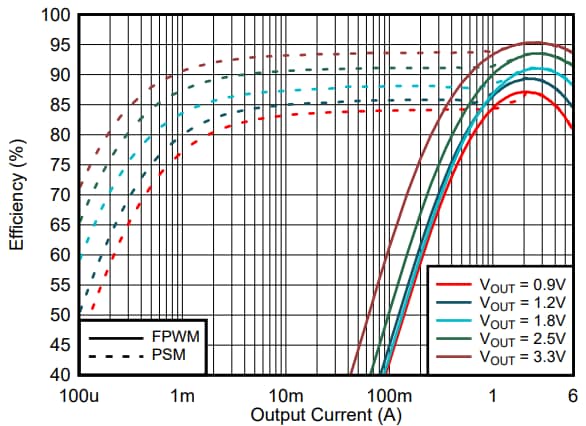

효율 대 출력 전류
