Texas Instruments TPSM64406EVM 평가 모듈(EVM)
Texas Instruments TPSM64406EVM EVM(평가 모듈)에서 전력 MOSFET과 인덕터가 통합된 듀얼 벅 DC/DC 모듈인 TPSM64406의 특징과 성능을 소개합니다. 평가 모듈은 이중 3A 출력을 제공합니다. 출력 전압은 3.3V 또는 5V 고정값으로 개별적으로 프로그래밍하거나 외부 피드백 저항을 사용하여 조정할 수 있습니다.
최대 부하 시 기본 스위칭 주파수는 1MHz으로 프로그래밍되어 있습니다. 경부하 시 스위칭 모드는 FPWM과 PFM 모드 중에서 선택할 수 있습니다. 각 채널은 점퍼 선택으로 활성화 또는 비활성화할 수 있습니다. 마지막으로, 스프레드 스펙트럼은 구성 저항을 선택하여 활성화 또는 비활성화할 수 있습니다. Texas Instruments TPSM64406EVM는 단일 PCB 설계에서 장치의 모든 기능을 시연할 수 있도록 설계되었습니다.
특징
- 기능 안전 가능
- 기능 안전 시스템 설계에 도움이 되는 문서
- 다용도 듀얼 출력 전압 또는 다상 단일 출력 동기식 벅 모듈
- 통합 MOSFET, 인덕터 및 컨트롤러
- 6.3 V ~ 36 V의 넓은 입력 전압 범위
- 가변 출력 전압: 0.8 V ~ 16 V
- 6.5mm×7.0mm×2mm 오버몰딩 패키지
- -40°C~125°C 접합부 온도 범위
- 네거티브 출력 전압 성능
- 전체 부하 범위에서 매우 높은 효율성
- 94% 이상의 최고 효율성
- 효율성 향상을 위한 외부 바이어스 옵션
- 낮은 열 임피던스를 위한 노출형 패드
- 평가 모듈 θJA =18.2°C/W
- 초저 전도 및 복사 EMI 서명
- 이중 입력 경로와 통합 커패시터가 있는 저잡음 패키지로 스위치 공명 감소
- 병렬 댐핑을 위한 전해 커패시터가 있는 입력 EMI 필터
- 저항기 선택 가능 스프레드 스펙트럼
- 일정 주파수 FPWM 작동 모드
- CISPR 11 및 32 클래스 B 배출량 충족
- 확장 가능한 전원 공급 장치를 위한 탁월한 선택
- 4 계층, 2 온즈 PCB 설계
- 견고한 설계를 위한 고유한 보호 기능
- 시퀀싱, 제어, VIN UVLO를 위한 정밀 인에이 입력 및 오픈 드레인 PGOOD 표시등
- 과전류 및 열 차단 보호
애플리케이션
- 테스트 및 측정, 항공우주 및 방위
- 공장 자동화 및 제어
- 벅 및 인버팅 벅-부스트 전원 공급 장치

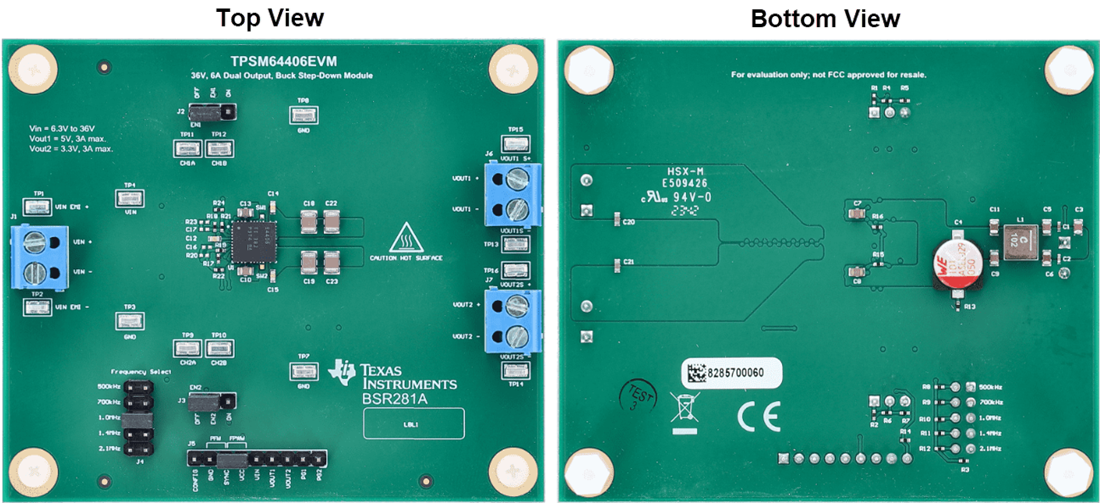

보드 레이아웃
관련 제품
Texas Instruments TPSM64404/TPSM64406 이중 출력 전원 모듈
향상된 HotRod™ QFN 패키지에 차폐 인덕터, 전력 MOSFET 및 수동 소자를 결합합니다.
게시일: 2024-02-28
| 갱신일: 2024-03-11
