Texas Instruments TPSM63606EVM / TPSM63606SEVM 평가 모듈
Texas Instruments TPSM63606EVM/TPSM63606SEVM EVM(평가 모듈)은 TPSM63606 36V, 6A 동기식 벅 DC/DC 벅 전력 모듈의 성능을 평가하도록 설계되었습니다. 이 평가 모듈은 3~36V의 넓은 입력 전압 범위에서 작동하며 1% 이상의 설정값 정확도와 최대 6A 출력 전류로 고정 5V 출력을 제공합니다. 이 평가 모듈의 “S” 버전에는 더 낮은 EMI를 위한 PRSS(의사 랜덤 확산 스펙트럼)가 포함되어 있습니다. Texas Instruments TPSM63606 전력 모듈은 향상된 EMI 성능, 높은 효율 및 높은 신뢰성을 위해 고급 패키지 및 핀아웃 설계를 제공합니다. 결함 조건 동안 조정기의 보호를 개선하기 위한 기능에는 UVLO(저전압 차단), 내부 소프트 스타트, 일시정지 모드 OCP(과전류 보호) 및 열 셧다운이 있습니다. 오픈 드레인 PGOOD 표시기, 정밀 활성화, 외부 바이어스 옵션, RT 조정 가능한 스위칭 주파수 및 SYNC IN 기능도 제공됩니다.
특징
- 3~36V 넓은 입력 전압 범위
- 5V 기본 출력 전압(1.8V, 2.5V, 3.3V 또는 12V로 점퍼 조절 가능)
- 출력 전류 최대 6A
- 1MHz 기본 스위칭 주파수(500kHz, 750kHz, 1.5MHz 또는 2MHz로 점퍼 조절 가능)
- CISPR 32 클래스 B 전도 방출을 위해 포함된 입력 EMI 필터
- 작은 솔루션 설치 공간으로 완벽하게 조립, 테스트 및 검증된 PCB 레이아웃
필수 장비
- 전압 소스
- 입력 전압 소스 VIN은 6A를 공급할 수 있는 36V 가변 DC 소스여야 함
- 멀티미터
- 전압계 1
- VIN S+에서 VIN S–까지 입력 전압 측정
- 전압계 2
- VOUT S+에서 VOUT S–까지 출력 전압 측정
- 전류계 1
- 입력 전류 측정
- 전류계를 1초 개구 시간으로 설정
- 전류계 2
- 출력 전류 측정
- 전류계를 1초 개구 시간으로 설정
- 전압계 1
- 전자 부하
- CR(정저항) 또는 CC(정전류) 모드로 설정된 전자 부하를 사용하고 0~6 ADC 사용 가능
- 무부하 입력 전류 측정을 위해 약간의 잔류 전류가 발생할 수 있으므로 전자 로드 장치를 분리해야 함
- 오실로스코프
- 범위를 20MHz 대역폭 및 AC 커플링으로 설정한 상태에서, 일반적으로 스코프 프로브와 함께 제공되는 짧은 접지 리드를 사용하여 출력 커패시터에서 직접 출력 전압 리플을 측정
- 오실로스코프 프로브 팁을 출력 커패시터의 포지티브 단자에 배치하고, 접지를 통해 프로브의 접지 배럴을 커패시터의 네거티브 단자로 유지
- 큰 접지 루프에서 추가적인 잡음이 발생할 수 있으므로 TI는 긴 리드 접지 연결을 사용하는 것을 권장하지 않음
- 다른 파형을 측정하기 위해 필요에 따라 오실로스코프 조절
애플리케이션
- 테스트 및 측정, 항공 우주 및 국방
- 공장 자동화 및 제어, 범용 전원 공급 장치
- 네거티브 출력 전압이 필요한 IBB(인버팅 벅 부스트) 회로

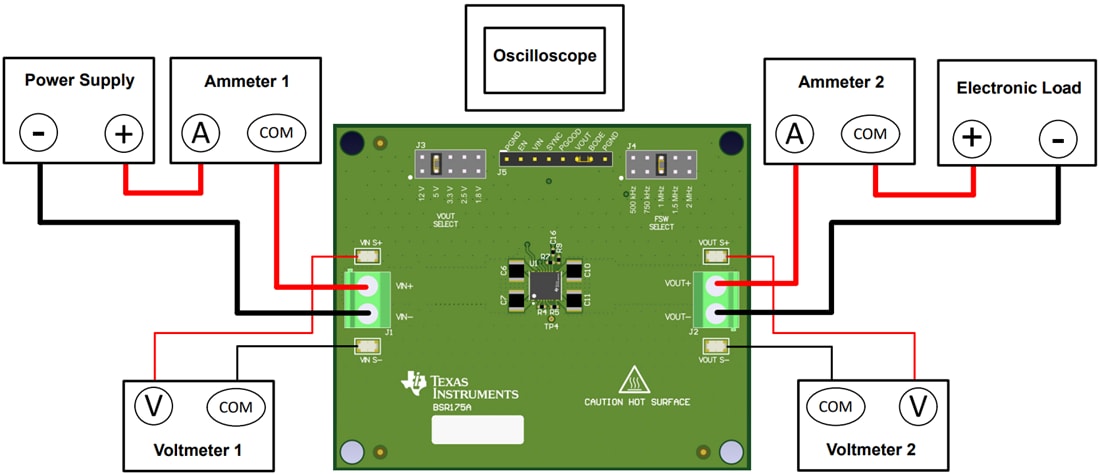

테스트 설정
