Texas Instruments TPSM61299EVM-119 평가 모듈
Texas Instruments TPSM61299EVM-119 평가 모듈은 TPSM81299 동기식 부스트 모듈을 사용하여 개발을 시작하는 데 이상적입니다. TPSM81299는 95nA의 초저 대기 전류, 입력 전류 제한, 빠른 과도 응답 선택 기능을 제공합니다.
이 장치는 알카라인 배터리와 코인 셀 배터리를 모두 사용하는 휴대용 장비에 적합한 전원 설계가 특징입니다. TPSM81299는 0.5~5.5V의 넓은 입력 전압 범위와 1.8~5.5V의 넓은 출력 전압 범위를 제공합니다. TPSM81299에는 5mA~1.5A 다양한 평균 입력 전류 제한이 있는 다양한 버전이 있습니다. TPSM81299은 1.2A로 전류를 제한합니다.
TI TPSM61299EVM-119 평가 모듈은 0.7~5.5V의 입력 전압 범위에서 작동하도록 설계되었으며, 출력 전압은 1.8~5.5V 범위의 점퍼를 통해 선택할 수 있습니다.
특징
- 입력 전압 범위 0.5 V ~ 5.5 V
- 시동을 위한 0.7 V의 최소 입력 전압
- 150mV(최소) 입력 작동 전압(PVIN) 및 0.7V 이상의 신호 입력(AVIN)
- 출력 전압 범위: 1.8~5.5V VSEL 핀 선택 출력 전압
- 1.2A 평균 입력 전류 제한
- 95nA(표준) 정동작 전류(VOUT)
- 60nA(표준) 셧다운 전류(AVIN)
- 최대 88% 효율(PVIN=AVIN=3.6V, VOUT=5V, IOUT=10μA)
- 최대 94% 효율(PVIN=AVIN=3.6V, VOUT=5V, IOUT=200mA)
- EN 로우에서 진정한 분리
- 자동 PFM/PWM 모드 전환
- AVIN>VOUT에서 자동 통과
- 출력 SCP 및 과열 셧다운 보호
- QFN 패키지(3mmx2.7mmx1.27mm)
애플리케이션
- 스마트 시계, 스마트 밴드
- 휴대용 의료 장비
- TWS
- 광학 모듈
키트 구성품
- TPSM81299EVM-119 회로 보드
- 카드보드 박스
- 정전기 방지 폼
- 소형 및 대형 표준 라벨 문헌
- EVM 면책 조항 리드미 문헌

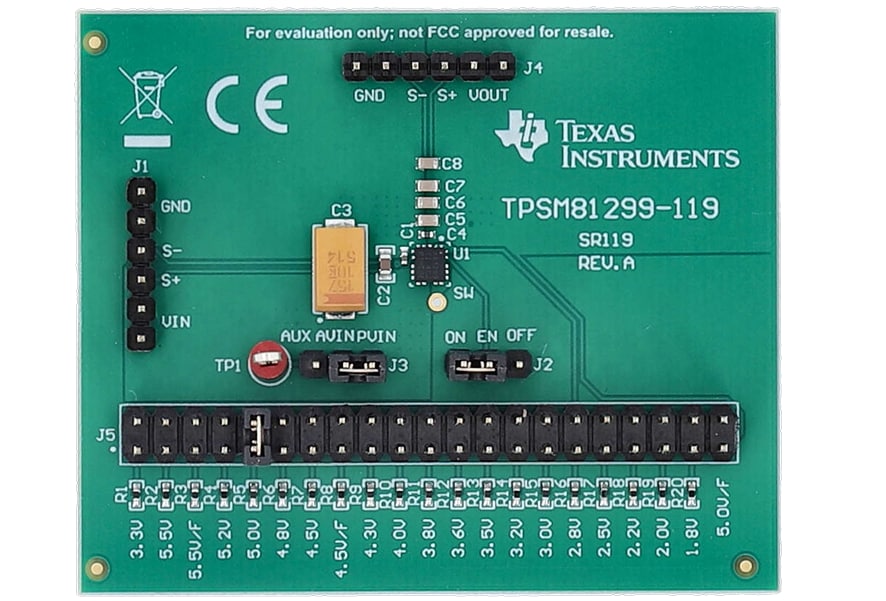

레이아웃
