Texas Instruments TPSM5D1806EVM 전력 모듈 평가 모듈

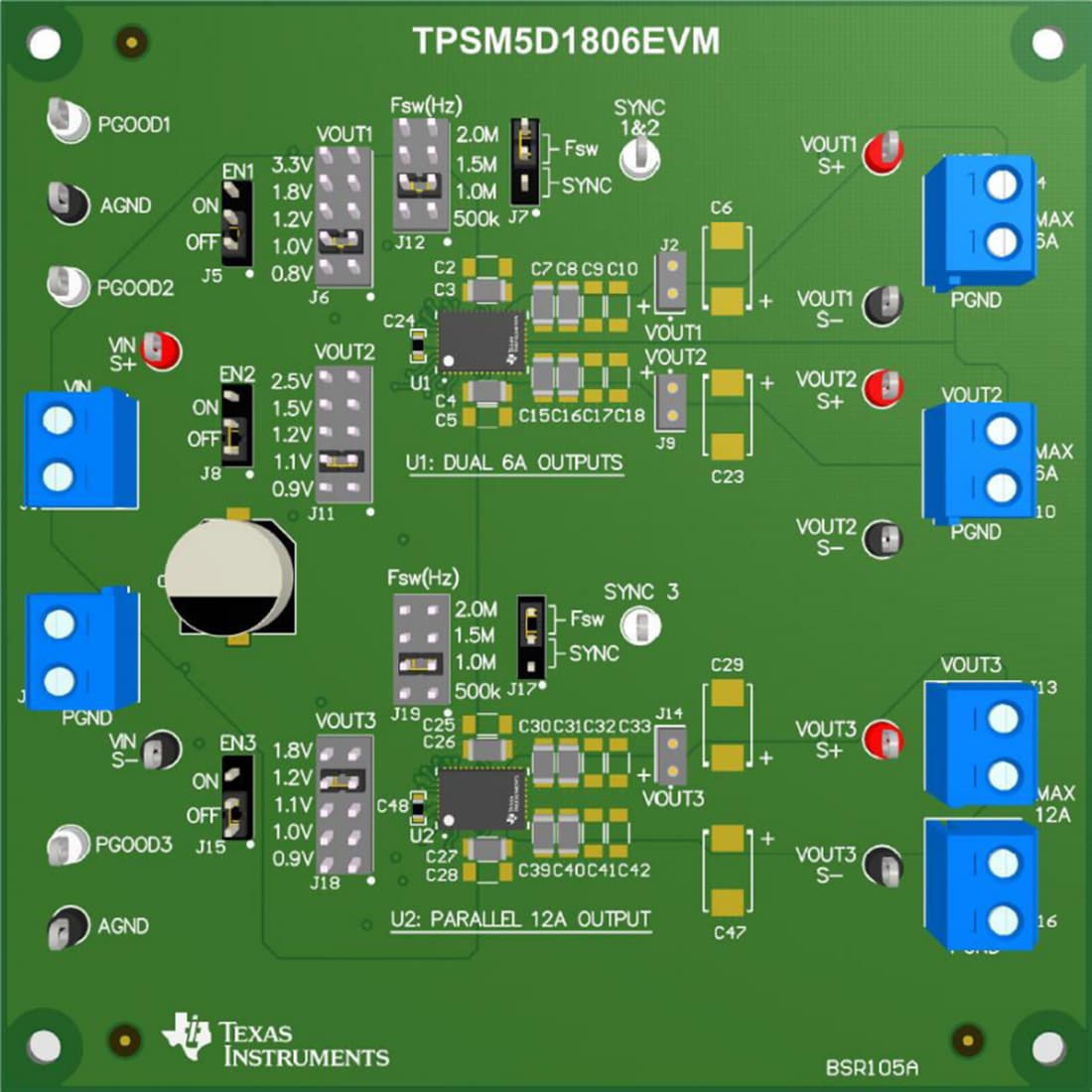

Texas Instruments TPSM5D1806EVM 전력 모듈 EVM(평가 모듈)은 TPSM5D1806의 작동을 평가하도록 구성되었습니다. Texas Instruments TPSM5D1806은 6A 출력이 2개 있거나 12A 단일 출력을 결합한 전력 모듈입니다. 보드 상단에 있는 모듈(U1)은 이중 출력(VOUT1 및 VOUT2) 장치로 구성됩니다. 보드의 하단 절반에 위치한 이 모듈(U2)은 더 높은 출력 전류(VOUT3)를 제공하기 위해 두 출력이 병렬로 연결되는 인터리브 벅 변환기로 구성됩니다. 3개의 출력 전압은 각각 구성 점퍼를 사용하여 5개의 일반적인 값 중 하나로 설정할 수 있습니다. 이 평가 모듈에서 입력 전압의 전체 범위와 선택 가능한 출력 전압을 수용하기 위해 보드에 입력 및 출력 커패시터가 포함되어 있습니다.
