Texas Instruments TPSM560R6xEVM EVM(평가 모듈)

Texas Instruments TPSM560R6xEVM EVM(평가 모듈)은 동기식 벅 전원 모듈인 TPSM560R6x를 갖추고 있습니다. 이 평가 모듈은 4.2~60V 입력 버스 애플리케이션으로 작동하도록 구성됩니다. 출력 전압은 구성 점퍼를 사용하여 5가지 일반값 중 하나로 설정됩니다. 이 평가 모듈은 장치의 완전한 600mA 출력 정격 전류를 제공합니다. 이 평가 모듈에서 전체 입력 전압 범위와 선택 가능한 출력 전압을 수용하기 위해 입력 및 출력 커패시터가 포함되어 있습니다.

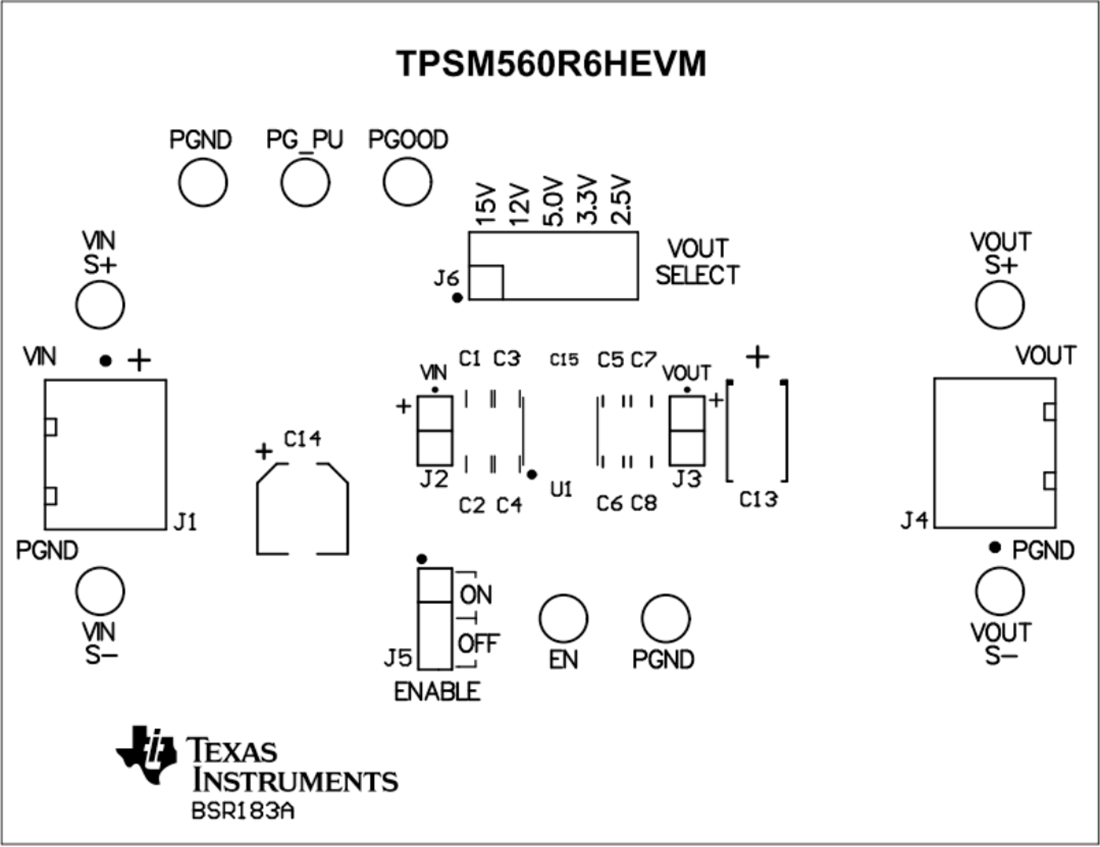

Texas Instruments TPSM560R6xEVM에서 모니터링 테스트 포인트가 제공되어 효율, 전력 손실, 입력 리플, 출력 리플, 라인 및 부하 조절 및 과도 응답을 측정합니다. 컨트롤 테스트 포인트와 점퍼는 장치의 EN(인에이블) 및 PGOOD(전력 양호) 기능을 사용하기 위한 것입니다. 이 평가 모듈의 권장 PCB 레이아웃은 열 성능을 극대화하고 출력 리플과 잡음을 줄입니다.
