Texas Instruments TPSM560R6H 강압 모듈
Texas Instruments TPSM560R6H 강압 모듈은 고집적 600mA 전력 솔루션을 제공하고 열 성능이 향상된 QFN 패키지로 제공됩니다. TPSM560R6H는 60V 입력, 강압 DC/DC 변환기와 전력 MOSFET, 차폐 인덕터 및 수동 소자를 결합하고 있습니다.
TI TPSM560R6H는 1.0~16V의 넓은 조절 가능 출력 전압 범위를 제공하는 소형의 사용하기 쉬운 강압 모듈입니다. 전체 솔루션은 4개 이하의 외부 구성 요소만 필요하고 설계 과정에서 루프 보상 및 자기 부품 선택 절차가 필요하지 않습니다. 이 장치는 전원 양호, 프로그래밍 가능 UVLO, 사전 바이어스 시동, 과전류 및 온도 보호를 포함한 전체 기능 세트를 제공하여 TPSM560R6H를 광범위한 애플리케이션에 전원을 공급하는 우수한 장치로 만듭니다.
TPSM560R6H 강압 모듈은 5.0mm × 5.5mm × 4.0mm, 15핀 QFN 패키지로 제공되며, 이 패키지는 HotRod QFN 기술을 활용하여 향상된 열 성능, 작은 설치 공간 및 낮은 EMI를 제공합니다. 패키지 설치 공간은 주변에서 액세스할 수 있는 모든 핀과 단일의 대형 열 패드를 갖추고 있어 간단한 레이아웃과 제조상 손쉬운 취급이 가능합니다.
특징
- 기능 안전 가능
- 기능 안전 시스템 설계에 도움이 되는 문서
- 5.0mm × 5.5mm × 4.0mm 향상된 HotRod™ QFN
- 탁월한 열 성능: 85°C에서 최대 9.6W 출력, 공기 흐름 없음
- 단일 대형 열 패드 및 주변에서 액세스할 수 있는 모든 핀으로 구성된 표준 설치 공간
- 안정적이고 견고한 애플리케이션을 위해 설계됨
- 4.2~60V의 넓은 입력 전압 범위
- 최대 66V 입력 전압 과도 보호
- -40~+125°C 작동 접합 범위
- 고정 1MHz 스위칭 주파수
- FPWM 작동 모드
- 초저 EMI 요구 사항에 맞게 최적화됨
- 통합 차폐 인덕터 및 고주파 바이패스 커패시터
- EN55011 EMI 표준 충족
- 26µA 비전환 과도 전류
- 사전 바이어스 출력으로 단조 시동
- 루프 보상 또는 부트스트랩 구성 요소 없음
- 히스테리시스를 이용한 정밀 활성화 및 입력 UVLO
- 히스테리시스로 과열 시 셧다운 보호
- WEBENCH® Power Designer와 함께 TPSM560R6H를 사용하여 맞춤형 설계 장치 만들기
애플리케이션
- 필드 송신기 및 센서, PLC 모듈
- 자동 온도 조절기, 비디오 감시, HVAC 시스템
- AC 및 서보 드라이브, 회전식 엔코더
- 산업용 운송, 자산 추적
- 네거티브 출력 애플리케이션
관련 제품
Texas Instruments TPSM560R6xEVM EVM(평가 모듈)
TPSM560R6x 동기식 벅 전력 모듈의 기능 평가용으로 설계되었습니다.

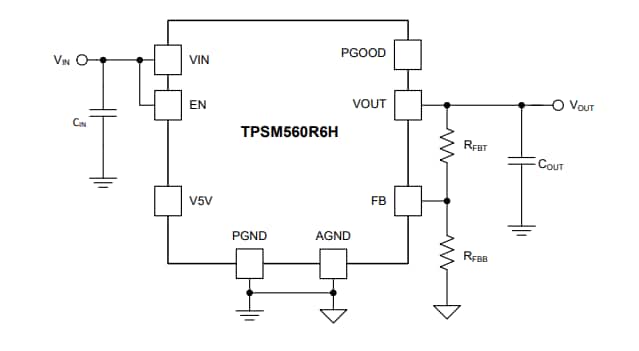

일반 계통도
블록 선도
