Texas Instruments TPSM560R6 전력 모듈
Texas Instruments TPSM560R6 전력 모듈은 60V 입력, 강압 DC/DC 컨버터와 전력 MOSFET, 차폐 인덕터 및 수동 소자를 열 강화 QFN 패키지에 결합한 고집적 600mA 전력 솔루션을 제공합니다.
특징
- 기능 안전 가능
- 기능 안전 시스템 설계에 도움이 되는 문서
- 5.0mm × 5.5mm × 4.0mm 향상된 HotRod™ QFN
- 탁월한 열 성능: 85°C에서 최대 18W 출력, 공기 흐름 없음
- 표준 설치 공간: 단일 대형 열 패드 및 주변에서 액세스 가능한 모든 핀
- 안정적이고 견고한 애플리케이션을 위해 설계됨
- 4.2~60V의 넓은 입력 전압 범위
- 최대 66V 입력 전압 과도 보호
- -40~+125°C 작동 접합 범위
- -55~+125°C의 EXT 접미사 접합 범위
- 고정 400kHz 스위칭 주파수
- FPWM 작동 모드
- 초저 EMI 요구 사항에 맞게 최적화됨
- 통합 차폐 인덕터 및 고주파 바이패스 커패시터
- EN55011 EMI 표준 충족
- 스펙트럼 확산 옵션으로 방출 감소
- 26µA 비전환 과도 전류
- 사전 A 바이어스 출력 모노토닉 시동
- 루프 보상 또는 부트스트랩 구성 요소 없음
- 히스테리시스를 이용한 정밀 활성화 및 입력 UVLO
- 히스테리시스로 과열 시 셧다운 보호
- WEBENCH® Power Designer를 사용하여 맞춤형 레귤레이터 설계 생성
애플리케이션
- 필드 송신기 및 센서, PLC 모듈
- 자동 온도 조절기, 비디오 감시, HVAC 시스템
- AC 및 서보 드라이브, 회전식 엔코더
- 산업용 운송, 자산 추적
- 네거티브 출력 애플리케이션
관련 제품
Texas Instruments TPSM560R6xEVM EVM(평가 모듈)
TPSM560R6x 동기식 벅 전력 모듈의 기능 평가용으로 설계되었습니다.

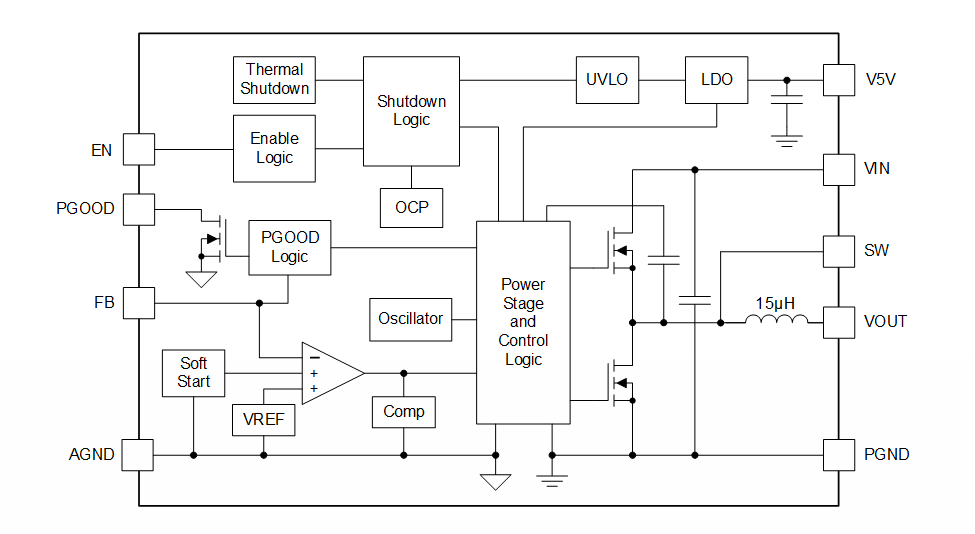

일반 계통도
게시일: 2022-03-14
| 갱신일: 2023-04-12
