Texas Instruments TPSM5601R5HEVM/TPSM5601R5HSEVM 평가 보드
Texas Instruments TPSM5601R5HEVM/TPSM5601R5HSEVM 평가 보드는 일반적인 4.2~60V 입력 버스 애플리케이션으로 작동하도록 구성된 TPSM5601R5H 동기식 벅 전력 모듈의 작동을 평가하도록 설계되었습니다. 모니터링 테스트 포인트가 제공되어 효율, 전력 손실, 입력 리플, 출력 리플, 라인 및 부하 조절 및 과도 응답을 측정합니다.
TI TPSM5601R5HEVM/TPSM5601R5HSEVM 평가 보드는 TPSM5601R5H의 전체 정격 출력 전류를 제공합니다. 전체 입력 전압 범위와 평가 보드에서 선택 가능한 출력 전압을 수용하기 위해 입력 및 출력 커패시터가 포함되어 있습니다.
특징
- 4.2~60V 입력 전압 범위
- 최대 1.5A 출력 전류
- 1~16V 출력 전압
- 5mm x 5.5mm QFN 패키지

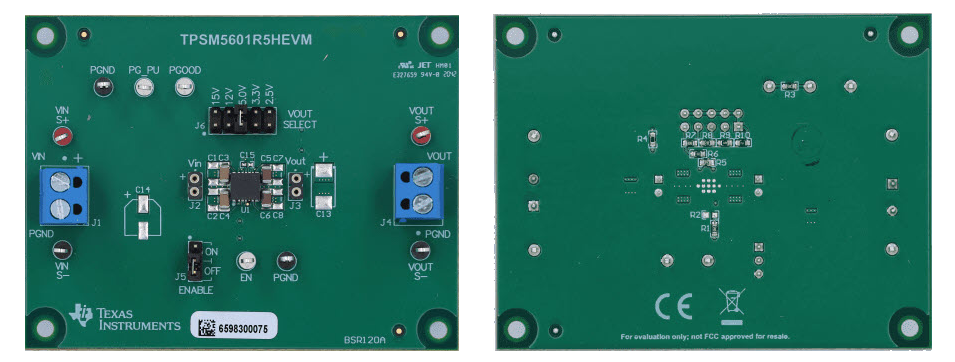

전면 및 후면 레이아웃
관련 제품
Texas Instruments TPSM5601R5Hx 1.5A 전력 모듈
60V 입력, 강압 DC/DC 변환기와 전력 MOSFET, 차폐 인덕터 및 수동 소자를 결합하고 있습니다.
게시일: 2020-12-31
| 갱신일: 2024-11-06
