Texas Instruments TPSI3052Q1EVM 평가 모듈
Texas Instruments TPSI3052Q1EVM 평가 모듈은 TPSI3052-Q1의 기능을 평가하도록 설계된 2-구리 레이어 보드입니다. TPSI3052-Q1은 5kVRMS강화 절연 스위치 드라이버로, 1.5A 피크 소스 전류 및 3A 피크 싱크 전류를 제공합니다. TI TPSI3052Q1EVM 평가 모듈에는 모든 핀에 대한 여러 테스트 지점과 정확한 기능을 보장하는 전압 공급 장치가 포함되어 있습니다. 이 장치는 자동차 애플리케이션 AEC-Q100에 대한 인증을 받았습니다.
특징
- 자동차 애플리케이션 AEC-Q100에 대한 인증 획득
- 정확한 기능을 보장하기 위해 모든 핀 및 전압 공급 장치에 테스트 포인트 사용 가능
- 500V DC 정격의 EVM에서 외부 750V DC 백-투-백 MOSFET
- 절연형 2차 전원 불필요
- 외부 전력 트랜지스터 또는 SCR 구동
- 5kVRMS 강화 절연
- 1.5A 피크 소스 전류 및 3A 피크 싱크 전류를 제공하는 15V 게이트 드라이브
- 외부 보조 회로를 위한 최대 50mW 전원
- AC 또는 DC 스위칭 지원
- 2선 또는 3선 모드 지원
- 7가지 전력 전송 레벨, 저항기 선택 가능
애플리케이션
- SSR(솔리드 스테이트 계전기)
- 하이브리드, 전기 및 파워트레인 시스템
- 빌딩 자동화
- 공장 자동화 및 제어
관련 제품
Texas Instruments TPSI3052/TPSI3052-Q1 절연 스위치 드라이버
외부 전원 스위치와 결합하면 완전히 통합되어 완전히 분리된 SSR을 형성합니다.
2선 모드 설정

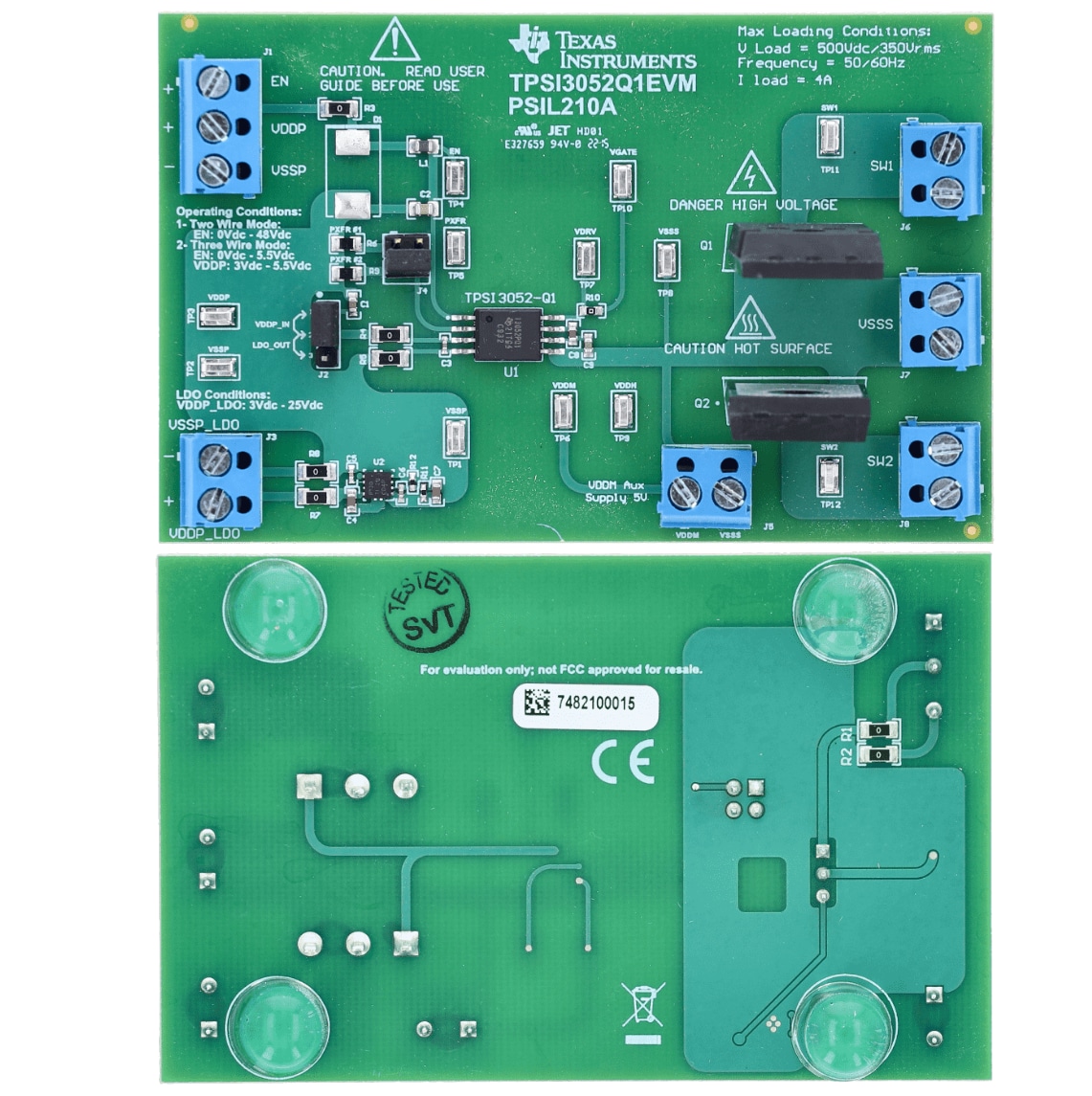

PCB 레이아웃
