Texas Instruments TPSI2072Q1EVM 평가 모듈
Texas Instruments TPSI2072Q1EVM 평가 모듈은 TPSI2072-Q1의 기능을 완벽하게 평가하기 위한 여러 테스트 포인트와 점퍼가 있는 6 구리 계층 보드입니다. TPSI2072-Q1은 배터리 관리 시스템, EV/HEV 보드 내장형 충전기, 기계식 계전기 교체 및 DC 링크 사전 충전과 같은 고전압 자동차 및 산업용 애플리케이션을 위해 설계된 이중 채널 절연 솔리드 스테이트 계전기입니다. TPSI2072Q1EVM의 1차 측은 4개의 차동 드라이버로 구성되어 있어 전력을 생성하고 2차 측 각 내부 MOSFET에 대한 논리 정보를 지원합니다. 2차 측 각 MOSFET에는 로컬 전원 공급 장치를 구성하는 진정한 풀 브리지 정류기가 있습니다.
특징
- 모든 핀 및 전압 공급 장치에 사용 가능한 테스트 포인트로 정확한 기능 보장
- 사용자가 VDD를 고정하고 제공된 점퍼와 함께 함께 사용할 경우 외부 파형 발생기로 실행하거나 단일 전원으로 테스트할 수 있음
- 자동차 애플리케이션 AEC-Q100에 대한 인증 획득
- 1,400V 항복 전압을 제공하는 통합 애벌랜치 정격 MOSFET
- 낮은 1 차 측 공급 전류, 5 mA 온 상태, 1uA 오프 상태
애플리케이션
- 솔리드 스테이트 계전기
- 하이브리드, 전기 및 파워 트레인 시스템
- BMS(배터리 관리 시스템)
- ESS(에너지 저장 시스템)
- 태양광 에너지
- 보드 내장형 충전기
- EV 충전 인프라

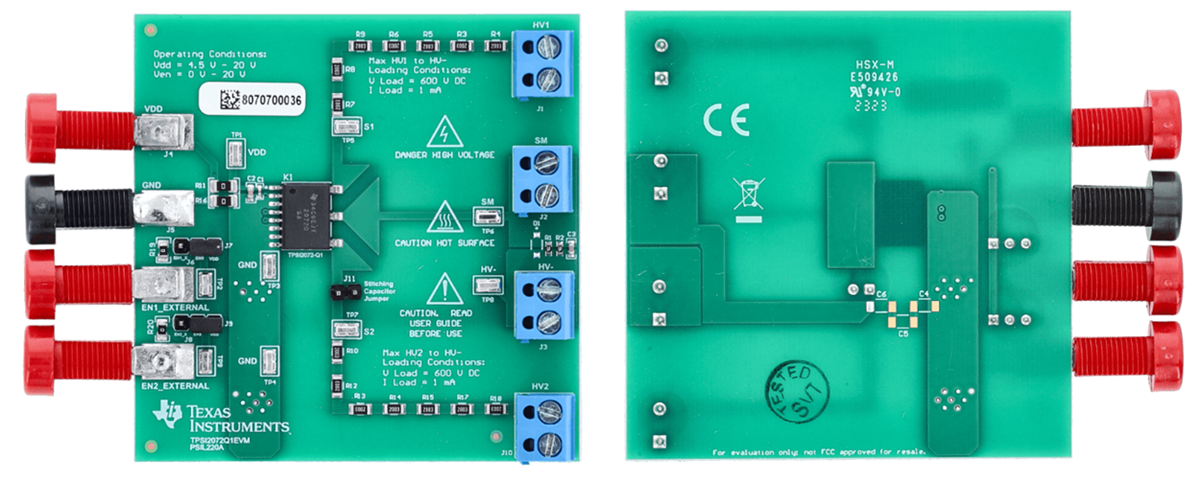

PCB 레이아웃
