Texas Instruments TPSF12C1QEVM 평가 모듈
사용자는 Texas Instruments TPSF12C1QEVM 평가 모듈을 통해 TPSF12C1-Q1 독립형 능동 EMI(전자기 간섭) 필터 IC(집적 회로)의 성능을 평가할 수 있습니다. TPSF12C1QEVM 평가 모듈은 단상 AC 및 3선 DC 전원 시스템에서 CM(공통 모드) EMI 서명을 향상시킵니다. TI TPSF12C1-Q1 IC는 EMI 측정을 위한 관심 주파수 범위에서 CM 잡음에 대한 낮은 임피던스 경로를 제공하고 CISPR 11, CISPR 25 및 CISPR 32와 같은 EMI 표준에 대해 규정된 제한을 충족합니다.
특징
- AEF(활성 EMI 필터) IC로 최대 25dB의 공통 모드 EMI 감소 가능
- AC 라인 필터의 CM 초크 크기 및 무게 50% 감소
- 단상 AC 또는 3선 DC 시스템에 적합
- 8~16V의 넓은 공급 전압 범위, 공칭 12V
- 2개의 감지 커패시터와 주입 커패시터에 쉽게 연결
애플리케이션
- OBC(보드 내장형 충전기) 및 EV용 절연형 DC/DC
- 용접기 및 기타 산업 시스템
- 서버 및 통신용 AC/DC 레귤레이터
- 인버터 및 모터 드라이브
PCB 레이아웃

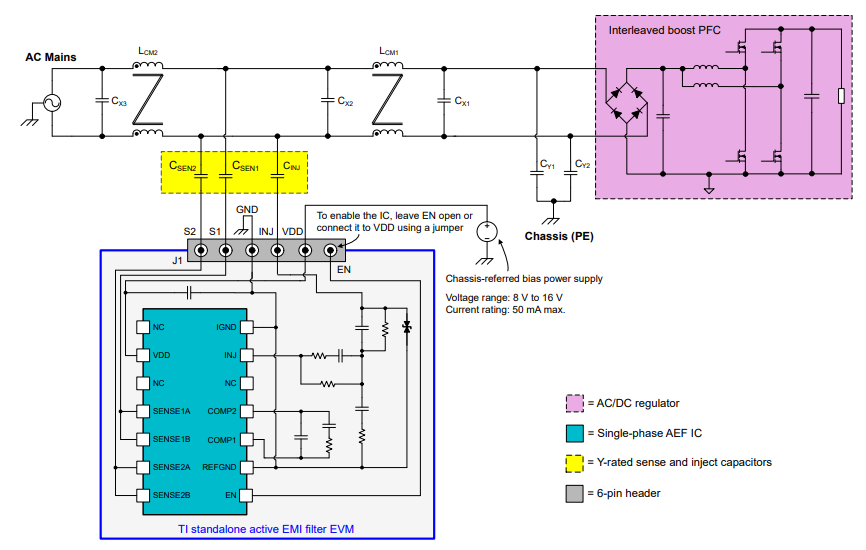

설정 계통도
추가 자료
게시일: 2022-12-09
| 갱신일: 2024-04-11
