Texas Instruments TPS8802EVM 연기/CO 경보 EVM(평가 모듈)
Texas Instruments TPS8802EVM 연기/CO 경보 evm(평가 모듈)은 TPS8802 연기 및 CO 감지 아날로그 프런트 엔드 및 전력 관리 IC를 평가하는 데 사용됩니다. 이 평가 모듈을 통해 TPS8802에서 사용자 제공 광전자 챔버 및 일산화탄소 센서까지 쉽게 연결할 수 있습니다. Texas Instruments TPS8802EVM GUI는 광 증폭기, LED 드라이버, CO 증폭기 성능 및 정적 시스템 소비 전력을 신속하게 평가하기 위한 평가 모듈과 인터페이스합니다. 더욱 철저한 평가를 위해 외부 마이크로컨트롤러를 평가 모듈에 연결하여 프로토타입 연기 감지 시스템을 만들 수 있습니다.
특징
- 이중�파 광전자 챔버를 위한 프로그래밍 가능 온도 보상 LED 드라이버 2개
- 초저 오프셋 광다이오드 트랜스임피던스 증폭기(프로그래밍 가능 이득단 포함)
- 전기화학 일산화탄소 센서용 초저전력 연산 증폭기
- 다중 감지기 통신을 위한 인터 커넥트/SLC 인터페이스
- 시스템 전력 유연성을 위한 넓은 입력 전압 범위
애플리케이션
- 10년 배터리 연기 및 CO 경보
- AC 전원 공급식 연기 및 CO 경보
필수 장비
- 100 mA가 가능한 2 V~15.5 V 전원 공급 장치
- USB2ANY™ 인터페이스 어댑터
- TPS880x GUI 소프트웨어
- TPS8802EVM 제품 폴더에서 설치 파일을 사용할 수 있음
- 공급 전류, 레귤레이터 전압 및 CO 증폭기 출력을 측정하기 위한 멀티미터
- 광다이오드 신호 펄스 형태 측정을 위한 오실로스코프

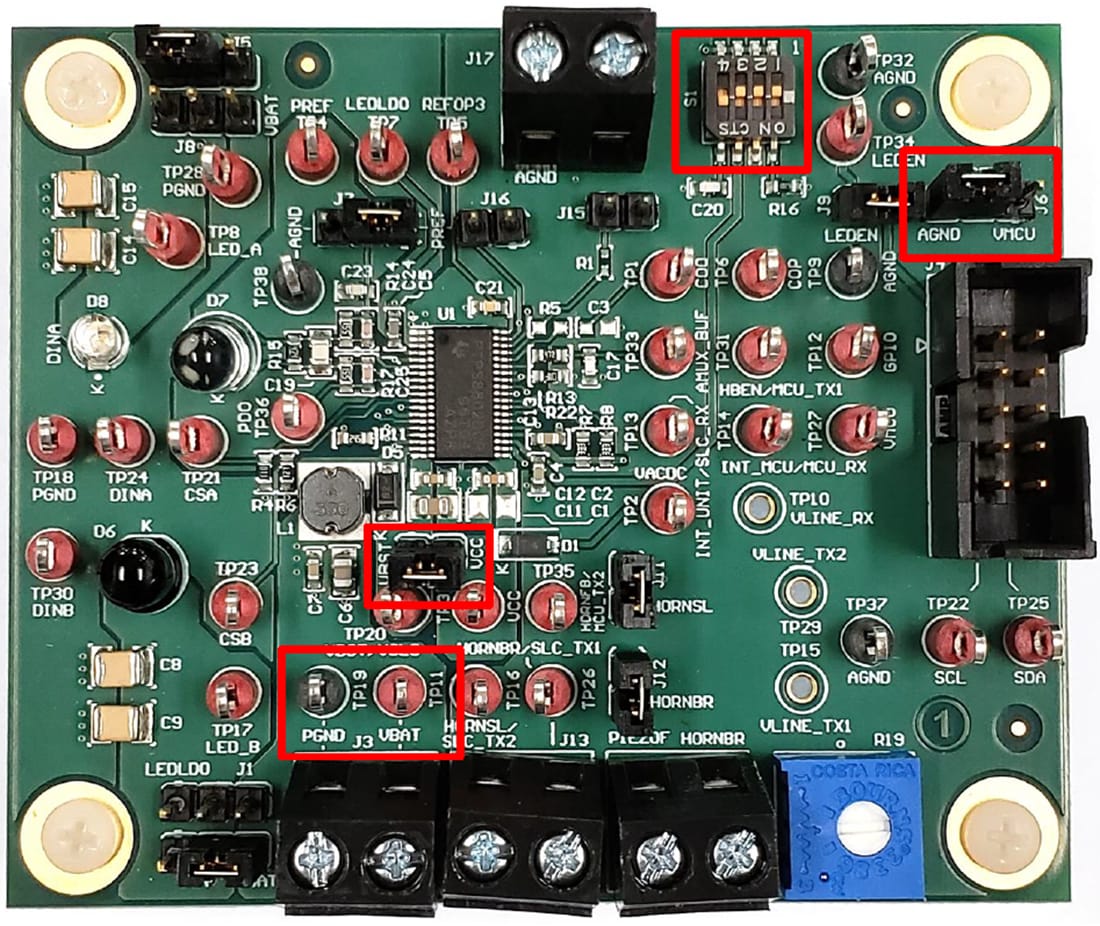

보드 연결
관련 제품
Texas Instruments 가정용 연기 경보 장치용 TPS8802 AFE
가정용 연기 경보기에 필요한 모든 레귤레이터, 증폭기 및 드라이버를 통합합니다.
관련 개발 도구
Texas Instruments USB2ANY 인터페이스 어댑터
컴퓨터가 소형 동글을 통한 USB 연결을 통해 평가 모듈을 제어할 수 있습니다.
