Texas Instruments TPS7H3302EVM 평가 모듈
Texas Instruments TPS7H3302EVM 평가 모듈은 TPS7H3302-SEP 방사 내성 3A DDR 종단 조정기의 성능을 평가하도록 설계되었습니다. TPS7H3302EVM 평가 모듈은 최대 3A 출력 전류에서 작동하고 DDR, DDR2, DDR3, DDR3L 및 DDR4의 테스트를 지원합니다. 이 평가 모듈은 TPS7H3302-SEP DDR 터미네이터를 평가하기 위한 편리한 테스트 포인트 및 점퍼와 함께 제공됩니다. TPS7H3302EVM 평가 모듈은 DDR, DDR2, DDR3 및 DDR4용 방사 내성 DDR 전력 애플리케이션 및 메모리 종단 조정기에 이상적입니다.
특징
- DDR, DDR2, DDR3, DDR3L 및 DDR4 테스트 지원
- 내장 과도 부하 테스트 회로
- 입력 코어 전압 VDD 가 2.5V 레일 및 3.3V 레일 지원
- 0.9~3.5V VLDOIN 및 VDDQ 전압 범위
- 동적 성능 평가 기능:
- 과도 부하 단계 에뮬레이션을 위한 싱크 및 소스 통합 부하 스위치
- 온보드 저항을 통해 구성 가능한 부하 단계 및 슬루율 제어
- 장치 활성화용 점퍼 J14(핀 1 및 2)(J14가 설치되지 않은 상태에서 활성화됨)
- PGOOD, CLK_IN 및 루프 응답 테스트 프로빙을 위한 편리한 테스트 포인트
- 독립적인 VDDQSNS 소스를 사용하지 않을 때 VDDQSNS~VLDOIN 필터에 대한 플레이스홀더(옵션)
- 3A(최대) 출력 전류
- TPS7H3302-SEP DDR 종단장치를 평가하기 위한 편리한 테스트 포인트 및 점퍼
애플리케이션
- 방사 내성 DDR 전력 애플리케이션
- DDR, DDR2, DDR3 및 DDR4용 메모리 종단 레귤레이터

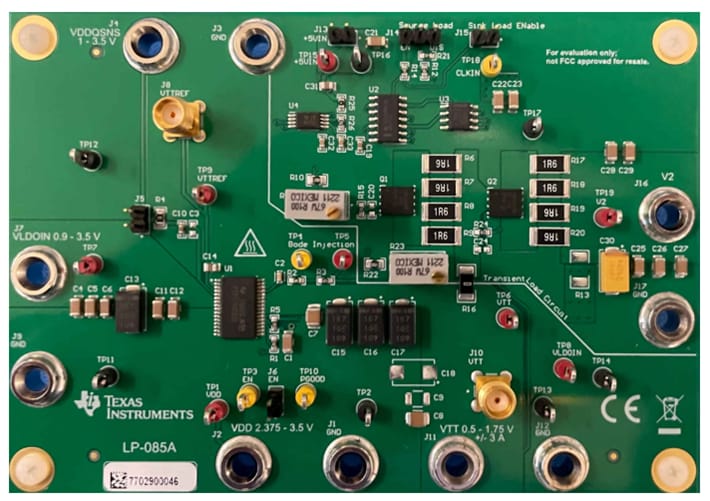

모듈 상면도
.png "Texas Instruments TPS7H3302EVM 평가 모듈")
계통도
게시일: 2023-03-08
| 갱신일: 2023-03-21
