Texas Instruments TPS7B88-Q1 LDO 선형 조정기
Texas Instruments TPS7B88-Q1 LDO 선형 조정기는 40V까지 확장되는 입력 전압 범위를 제공하므로 장치가 자동차 시스템에서 예상되는 과도 전류(예: 부하 덤프)를 견딜 수 있습니다. TPS7B88-Q1 조정기는 경부하 조건에서 17µA의 대기 전류만 사용 하므로 대기 시스템에서 MCU(마이크로 컨트롤러) 및 CAN(controller area network) 송수신기와 같은 상시 작동 구성 요소에 전력을 공급하는데 이상적입니다.
TI TPS7B88-Q1 LDO 선형 조정기는 최첨단 과도 응답을 제공하므로 출력이 부하 또는 라인의 변화에 신속하게 반응할 수 있습니다(예: 콜드 크랭크 조건에서). 또한 이 장치에는 드롭아웃에서 복구할 때 출력 오버슈트를 최소화하는 새로운 아키텍처를 갖추고 있습니다. TPS7B88-Q1은 정상 작동 중에 라인, 부하 및 온도에 대해 ±1.15%의 엄밀한 DC 정확도를 가집니다.
이 TPS7B88-Q1 조정기는 열전도성 패키징으로 제공되므로 부품이 회로 기판에 열을 효율적으로 전달할 수 있습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증:
- -40~+125°C TA 온도 등급 1
- -40~+150°C 접합 온도(TJ)
- 3~40V 입력 전압 범위(최대 42V)
- 3.3V 및 5V(고정)의 출력 전압 범위
- 500mA 최대 출력 전류
- ±1.15%(최대) 출력 전압 정확도
- 450mA에서 525mV(최대)의 저드롭아웃 전압
- 경부하 조건에서 17µA(표준)의 낮은 대기 전류
- 탁월한 라인 과도 응답:
- ±2% VOUT 편차(콜드 크랭크 중)
- ±2% VOUT 편차(1V/µs VIN 슬루율)
- 2.2µF 이상의 커패시터로 안정적
- 30°C/W (RθJA) 3핀 TO-252 패키지
애플리케이션
- 상시 작동 배터리 연결 애플리케이션:
- 자동차 게이트웨이
- RKE(원격 무선 진입로)
- 구성 가능한 계기 클러스터
- BCM(차체 제어 모듈)

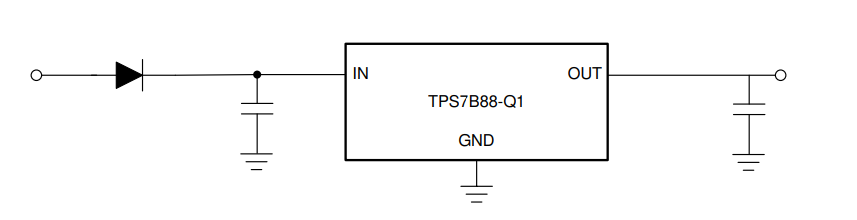

기준 전압과 동일한 출력
