Texas Instruments TPS7B86-Q1 40V 조절 가능 저드롭아웃 조정기
Texas Instruments TPS7B86-Q1 40V 조절 가능 저드롭아웃 조정기는 자동차 애플리케이션의 배터리에 연결하도록 설계되었습니다. TPS7B86-Q1은 40V로 확장되는 입력 전압 범위이 특징이며, 이 장치는 자동차 시스템에서 예상되는 과도 전류(예: 부하 덤프)에 견딜 수 있습니다.
TI TPS7B86-Q1 조절 가능 LDO 조정기는 대기 시스템에서 MCU(마이크로컨트롤러) 및 CAN(컨트롤러 근거리 통신망) 송수신기와 같은 상시 작동 구성 요소에 전력을 공급하기 위한 최적의 솔루션으로서, 경부하 조건에서 대기 전류가 17µA에 불과합니다.
TPS7B86-Q1는 최첨단 과도 응답을 제공하므로 출력이 부하 또는 라인의 변화에 신속하게 반응할 수 있습니다(예: 콜드 크랭크 조건에서). 또한 이 조정기에는 드롭아웃에서 복구할 때 출력 오버슈트를 최소화하는 새로운 아키텍처를 갖추고 있습니다. 정상 작동 중에 이 장치는 라인, 부하 및 온도에서 ±0.85%의 엄격한 DC 정확도를 가집니다.
TPS7B86-Q1 조정기는 열전도성 패키징으로 제공되므로 장치 구성 요소가 회로 기판에 열을 효율적으로 전달할 수 있습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증:
- -40°C ~ +125°C, TA 온도 등급 1
- -40°C ~ +150°C, TJ 접합 온도
- 3~40V(최대 42V) 입력 전압 범위
- 출력 전압 범위:
- 1.2~18V 조절 가능한 출력
- 3.3V 및 5V 고정 출력
- 500mA 최대 출력 전류
- ±0.85%(최대) 출력 전압 정확도
- 저드롭아웃 전압:
- 475mV(최대)(450mA, VOUT ≥ 3.3V)
- 낮은 대기 전류:
- 17µA(표준)(경부하 시)
- 5µA(최대)(비활성화 시)
- 탁월한 라인 과도 응답:
- ±2% VOUT 편차(콜드 크랭크 중)
- ±2% VOUT 편차(1V/µs VIN 슬루율)
- 프로그래밍 가능한 지연 주기로 전력 양호
- 2.2µF 이상의 커패시터로 안정적
- 패키지 옵션:
- 29.7°C/W RθJA 5핀 TO-252 패키지
- 41.8°C/W RθJA 8핀 HSOIC-8 패키지(열 패드 포함)
애플리케이션
- 상시 작동 배터리 연결 애플리케이션:
- 자동차 게이트웨이
- RKE(원격 무선 진입로)
- 구성 가능한 계기 클러스터
- BCM(차체 제어 모듈)

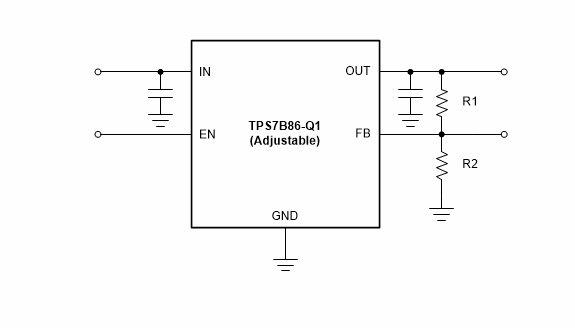

가변 출력 전압
Related Development Tool
Texas Instruments MLTLDO2EVM-037 조정기 EVM(평가 모듈)
회로 애플리케이션에 사용하기 위한 선형 레귤레이터의 작동과 성능을 평가합니다.
