Texas Instruments TPS7A21EVM-059 조정기 EVM(평가 모듈)
Texas Instruments TPS7A21EVM-059 조정기 EVM(평가 모듈)은 설계 엔지니어가 회로 애플리케이션에서 가능한 TPS7A21 선형 조정기의 작동 및 성능을 평가할 수 있도록 지원합니다. Texas Instruments TPS7A21EVM-059의 구성에는 다양한 애플리케이션을 위한 단일 저잡음, 소형, 저드롭아웃(LDO) 조정기가 포함되어 있습니다. 조정기는 낮은 VIN~VOUT 드롭아웃 전압으로 부하에 최대 500mA를 전달할 수 있습니다. 안정성을 위해 최대 200µF까지 400nF(또는 그 이상)의 최소로 감소된 출력 정전용량을 사용합니다. LDO 조정기의 측정 기능을 개선하기 위해 고성능 부하 과도 회로가 포함되어 있습니다.
특징
- 6.5µA의 매우 낮은 대기 전류(IQ)
- 2~6V 입력 전압 범위
- 높은 전력 공급 거부율(PSRR) (1kHz에서 95dB)
- 7μVRMS의 낮은 출력 전압 잡음
- 저드롭아웃(LDO) (500mA에서 171mV(최대) (3.3V VOUT))
- 스마트 활성화(EN) 풀다운

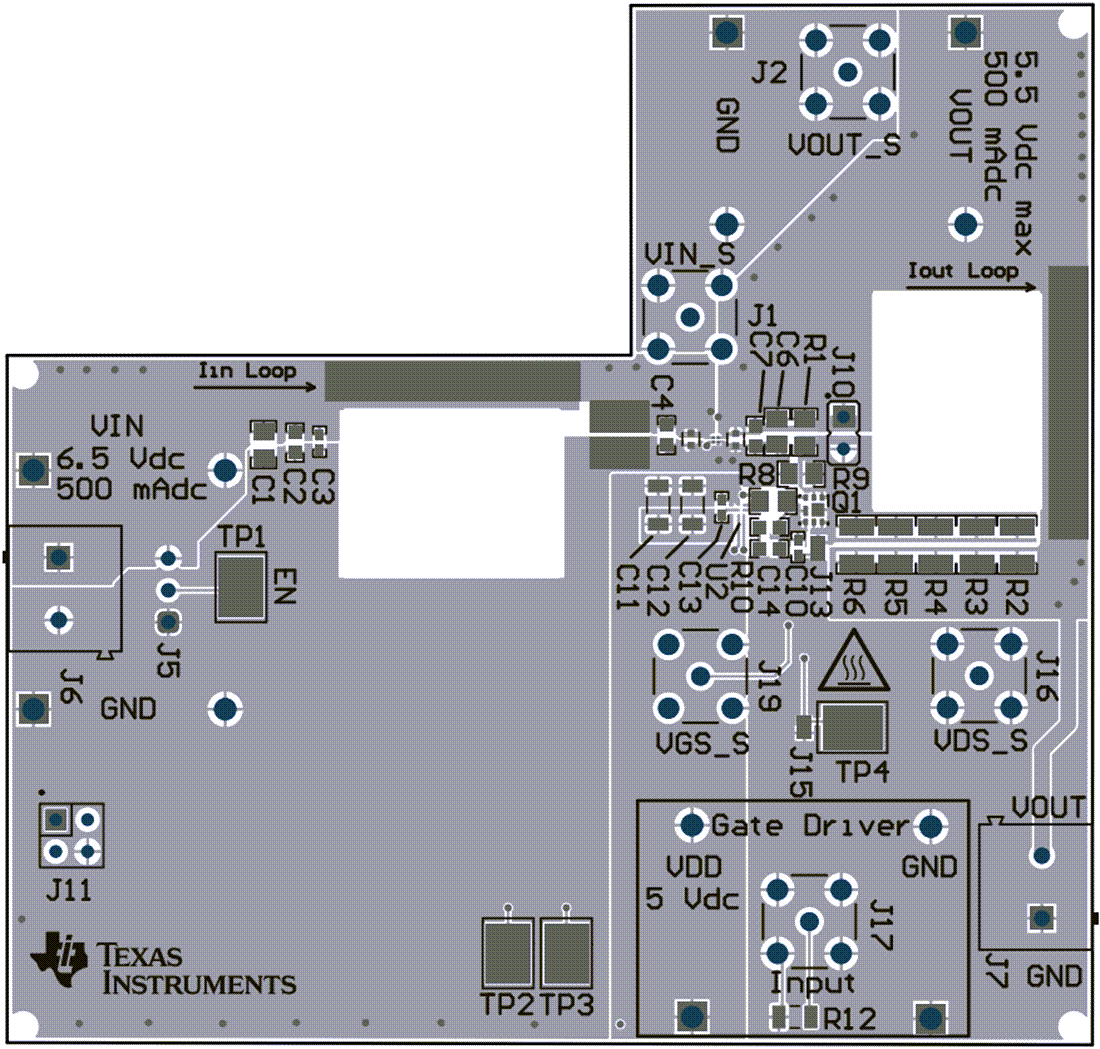

보드 레이아웃
관련 제품
Texas Instruments TPS7A21/TPA7A21-Q1 500 mA 초 LDO 레귤레이터
500mA의 출력 전류를 공급할 수 있는 선형 전압 조정기입니다.
게시일: 2022-03-25
| 갱신일: 2022-03-29
