Texas Instruments TPS7A15 LDO 전압 조정기
Texas Instruments TPS7A15 LDO 전압 조정기는 탁월한 과도 응답과 탁월한 AC 성능(부하 및 라인 과도 응답)을 제공하는 400mA 소스를 제공합니다. 이 장치는 0.7~2.2V의 입력 전압 범위와 0.5~2.05V의 출력 범위를 제공하며 부하, 라인 및 온도에 대해 1%의 매우 높은 정확도를 제공합니다.
이 장치의 기본 전원 경로는 IN 핀을 통해 이루어지며 출력 전압보다 50mV 낮은 전원 공급 장치에 연결할 수 있습니다. 모든 전기적 특성(탁월한 출력 전압 허용 오차, 과도 응답 및 PSRR 포함)은 출력 전압보다 100mV 더 큰 입력 전압에 대해 지정되며, 높은 실용적 효율을 발휘합니다. TPS7A15는 LDO의 내부 회로에 전력을 공급하는 더 높은 외부 공급 VBIAS 레일을 사용하여 매우 낮은 입력 전압을 지원합니다.
TPS7A15에는 비활성화 시 출력을 빠르게 방출하고 알려진 시동 상태를 제공하는 액티브 풀다운 회로가 장착되어 있습니다.
TPS7A15는 공간 제약이 있는 애플리케이션을 위해 설계된 초소형 0.71mm × 1.0mm, 6-범프 DSBGA 패키지로 제공됩니다.
특징
- 0.7~2.2V 초저 입력 전압 범위
- 고효율:
- 400mA에서 80mV(최대) 드롭아웃
- VIN = VOUT +100mV 규격
- ILOAD 1~250mA(10μs)에 대해 20mV에서 탁월한 부하 과도 응답
- +1%, -1.1% 정확도(부하, 라인 및 온도)
- 84dB의 높은 PSRR(1kHz)
- 0.5~2.05V의 고정 출력 전압 범위(25mV 단계씩 조절 가능)으로 제공
- 2.2~5.5V VBIAS 범위
- 6핀, 1mm x 0.71mm DSBGA 패키지
- 활성 출력 방전
애플리케이션
- 카메라 모듈
- 무선 헤드폰 및 이어버드
- 스마트워치, 피트니스 추적기
- 스마트폰 및 태블릿
- 휴대용 의료 기기
- SSD(솔리드 스테이트 드라이브)
관련 평가 모듈
Texas Instruments TPS7A15EVM-096 평가 모듈
TPS7A15 선형 조정기를 쉽게 시연하도록 설계되었습니다.
일반 애플리케이션 회로

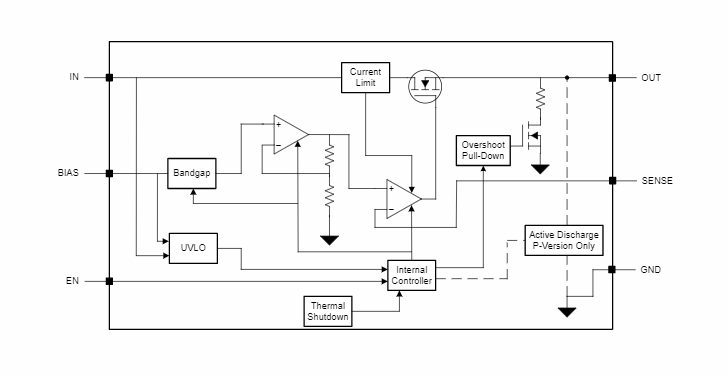

블록 선도
게시일: 2022-08-01
| 갱신일: 2023-08-07
