Texas Instruments TPS715 LDO 전압 레귤레이터
Texas Instruments TPS715 LDO 전압 레귤레이터는 소형 패키징에서 넓은 입력 전압 범위와 저전력 작동의 이점을 제공하는 낮은 대기 전류 장치입니다. TPS715는 저전력 마이크로컨트롤러에 대한 전원 관리 연결 장치 및 배터리 구동식 애플리케이션용으로 설계되었습니다.
TI TPS715 LDO 전압 레귤레이터는 고정 및 조정 가능한 버전을 제공합니다. 조정 가능한 버전은 더 많은 유연성 또는 더 높은 출력 전압을 위해 출력 전압을 1.205~15V로 설정하는 피드백 저항을 구현합니다.
TPS715는 일반적으로 50mA 부하 전류에서 415mV의 낮은 드롭아웃을 지원합니다. 낮은 정동작 전류(3.2μA 표준)는 전체 출력 부하 전류 범위(0~50mA)에서 안정적입니다. 또한 TPS715는 돌입 전류를 낮추기 위한 내부 소프트 스타트 기능이 있습니다. 장치에 내장된 과전류 제한 기능은 부하 단락 또는 오류 발생 시 보호합니다.
특징
- 2.5~24V 입력 전압 범위(최대 30V, 새로운 칩 TPS709 만 해당)
- 사용 가능한 출력 전압 옵션:
- 1.8~5V 고정
- 1.205~15V 조절 가능
- 최대 50 mA 출력 전류
- 3.2μA의 매우 낮은 IQ (50mA 부하 전류)
- 0.47 μF 이상의 출력 커패시터로 안정화
- 과전류 보호
- 5핀 SC70(DCK) 패키지
- -40~+125°C 작동 접합 온도
애플리케이션
- 홈 및 빌딩 자동화
- 소매 자동화 및 결제
- 그리드 인프라
- 의료 애플리케이션
- 조명 애플리케이션
관련 개발 도구
Texas Instruments TPS715EVM-074 평가 모듈
회로 애플리케이션용 TPS715 선형 조정기의 작동 및 성능을 용이하게 합니다.
Texas Instruments TIEVM-HV-1PH-DCAC 인버터 기준 설계 장치
C2000 F28377D 마이크로컨트롤러를 이용하여 단상 인버터(DC-AC) 제어 기능을 구현합니다.

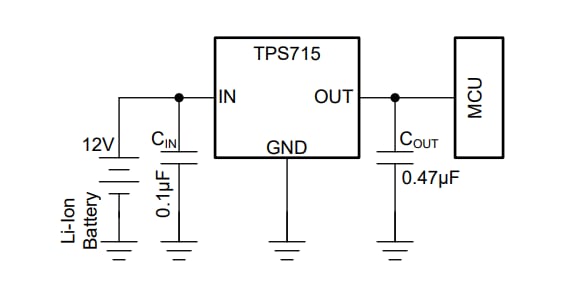

일반 애플리케이션 계통도
대기 전류와 부하 전류 비교
