Texas Instruments TPS66020EVM 평가 모듈
Texas Instruments TPS66020EVM 평가 모듈 설계는 USB 타입 C 및 PD(Power Delivery) 애플리케이션을 대상으로 합니다. TPS66020EVM 평가 모듈을 사용하여 독립형 테스트 키트의 일부인 TPS66020 IC를 평가하고 USB Type-C 및 PD(Power Delivery) 최종 제품을 테스트할 수 있습니다. TPS66020은 통합된 5V 소스 전원 경로와 4~22V 싱크 전원 경로를 포함하여 완전한 기능을 갖춘 전원 스위치 멀티플렉서입니다. TPS66020EVM 평가 모듈의 특징은 전원을 켜기 위한 마이크로 USB 포트, Type C USB 커넥터, PD 컨트롤러 보드의 제어 핀용 보호 회로 및 헤더입니다.
특징
- 테스트와 검증을 위한 USB PD(전력 공급) 컨트롤러의 인터페이스를 위한 전원 스위치
- VBUS는 외부 레지스터 분배기로 레벨이 설정되는 과전압 보호 기능이 있습니다.
- TPS66020은 통합된 5V 소스 전원 경로와 4~22V 싱크 전원 경로를 포함한 전원 스위치 멀티플렉서가 있습니다.
- 각 전원 경로는 과열 및 역전류 보호 기능을 지원함
필수 장비
- TPS66020EVM
- TPS66020 장치의 전원 켜기를 위한 USB 2.0 마이크로 케이블 및 전원 공급 장치 또는 5V/1A 벤치 전원 공급 장치
- 전력 소스 또는 싱크를 위한 최대 25V, 최대 전류 5A의 벤치 전원 공급 장치 1개
- TPS66020EVM의 테스트 포인트 및 전원 공급 장치용 케이블
- DMM(디지털 전압계)
- 오실로스코프
- TPS65988EVM
- Type-C 전원 공급 장치와 같은 PD 소스

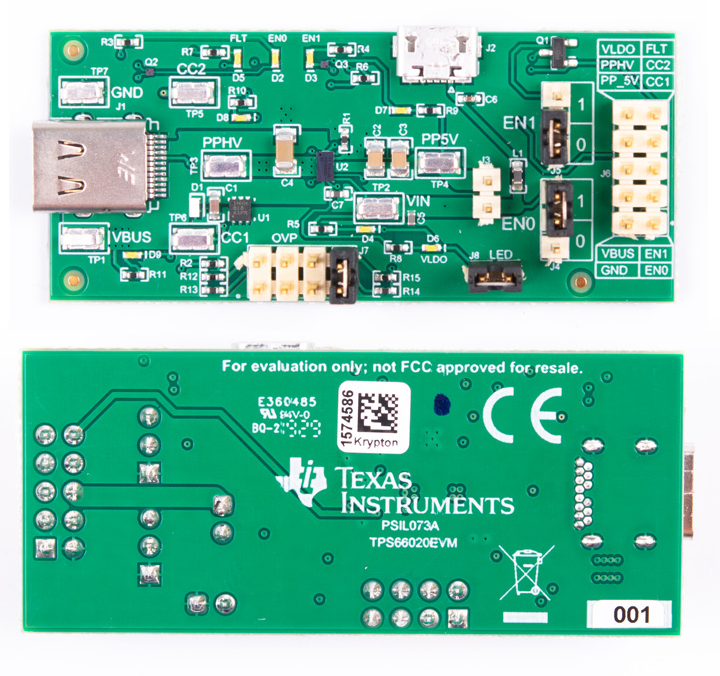

전면도 및 후면도
블록 선도
관련 제품
Texas Instruments TPS6602x 통합 소스/싱크 전력 증배기
통합 5 V 소스 전원 경로와 4 V~22 V 싱크 전원 경로�가 포함됩니다.
