Texas Instruments TPS65982 USB Type-C 및 전력 전송 컨트롤러

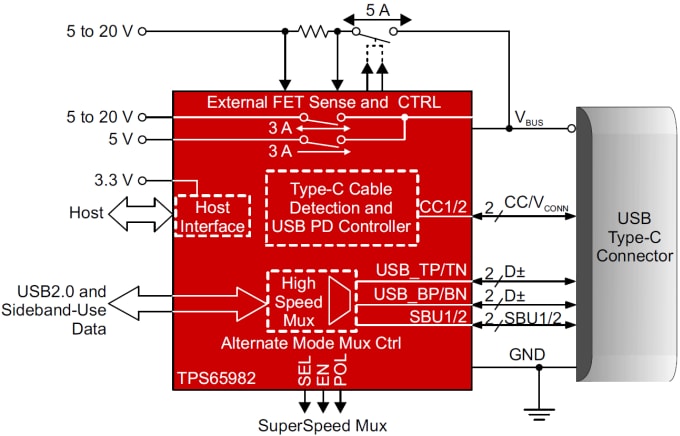

Texas Instruments의 TPS65986 USB Type-C 및 전력 전송(PD) 컨트롤러는 USB Type-C 커넥터에 케이블 플러그 및 방향 감지 기능을 제공합니다. TPS65982는 케이블을 감지하면 USB PD 프로토콜을 사용하여 CC 배선에 대한 통신을 제공합니다. 케이블 감지 및 USB PD 협상이 완료되면 TPS65982는 적절한 전력 공급 경로를 구현하고 외부 멀티플렉서(옵션)에 필요한 대체 모드 설정을 구성합니다. CC 핀의 혼합 신호 프런트 엔드는 Type-C 전원 장치에 기본(500mA), 1.5A 또는 3A를 제공합니다. 이 장치는 플러그 이벤트를 감지하고 USB Type-C 케이블 방향을 결정합니다. 이 장치는 또한 지정된 2위상 표시 부호(BMC) 및 물리 계층(PHY) 프로토콜을 준수하여 USB PD 계약을 자동으로 협상합니다.
특징
USB 전력 전송(PD) 컨트롤러
소스(호스트), 싱크(장치), 소스-싱크에 대한 모드 설정
2위상 표시 인코딩/디코딩(BMC)
물리 계층(PHY) 프로토콜
정책 엔진
부트 및 호스트 제어 시 설정 가능
USB Type-C 사양 준수
USB 케이블 플러그 장착 감지
케이블 방향과 역할 감지
CC 및 VCONN 핀을 할당
5V USB Type-C 전원에 대해 기본, 1.5A 또는 3A 전류 알림
포트 전원 스위치
Type-C 전원에 대해 5A, 3A를 VBUS로 전환
USB PD 전력 전송을 위해 VBUS로 또는 VBUS 로부터 5~20V, 3A 양방향 스위치
VCONN용 5V, 600mA 스위치
과전류 한계기, 과전압 보호장치
PD 슬루율 및 하드 리셋 지원
포트 데이터 멀티플렉서
USB 2.0 HS 데이터, UART 데이터, 저속 엔드포인트
대체 모드(DisplayPort 및 Thunderbolt)용 측파대 사용 데이터
전력 관리
게이트 컨트롤, 외부 5~20V에 대한 전류 감지, 5A 양방향 NFET 스위치
3.3V 또는 VBUS 소스의 전원 장치
배터리 방전 시 지원을 위한 3.3V LDO 출력
BGA MicroStar Junior 패키지
피치 0.5mm
모든 핀에 호환되는 스루홀
UL 인증: E169910 및 E339631
사용 표준: 2367
IEC 인증: NO88109
사용 표준: 60950-1(ed.2);am1;am2
응용 분야
노트북, 태블릿 PC, 울트라 컴퓨터
도킹 시스템, 모니터 및 TV
AC-DC 충전기 어댑터
USB PD 소스, 싱크 및 이중 역할 포트
TPS65982-EVM 평가 모듈(EVM)
Texas Instruments의 TPS65982-EVM 평가 모듈(EVM)은 USB Type-C 및 전력 전송 애플리케이션을 위한 완벽한 기준 설계 제품입니다. 이 제품은 사용자가 DisplayPort와 같은 다양한 전력 프로필 및 대체 모드를 개발하고 기존 USB Type-C 및 전력 전송 시스템을 디버깅할 수 있도록 합니다.
Texas Instruments의 TUSB1042EVM 10Gbps USB3.1G2 2:1 선형 Redriver 스위치 평가 모듈은 TUSB1042의 성능을 시연합니다. 이 보드는 전력 전송 및 CC 핀 제어용 TPS65982 컨트롤러를 사용하여 USB 호스트 시스템을 연결하기 위해 레거시 타입 B USB 리셉터클 측 Type-C 커넥터를 사용합니다. 활성화된 점퍼를 사용하여 TUSB1042를 균등화하면 외부 전력 없이 간편하게 구성할 수 있습니다.
