Texas Instruments TPS63810/TPS63811 2.5 A 벅 부스트 컨버터
Texas Instruments TPS63810/TPS63811 2.5 A 벅 부스트 컨버터는 I2C를 통해 완전히 프로그래밍 가능한 고효율 및 고출력 전류 장치입니다. 입력 전압에 따라, TPS63810/TPS63811 컨버터는 부스트, 벅 또는 신종 4-cycle 벅 부스트 모드에서 자동으로 작동합니다.
TPS63810/TPS63811은 모드 간 전환이 정의된 임계값에서 발생할 때 출력 전압 리플을 줄이고 원치 않는 토글을 방지합니다. I2C를 통해 액세스할 수 있는 2개의 레지스터는 출력 전압을 설정하며 VSEL 핀은 활성화되는 출력 전압 레지스터를 선택합니다. 이러한 특징 덕분에 이 장치는 동적 전압 스케일링을 지원할 수 있습니다. Texas Instruments TPS63810/TPS63811 2.5 A 벅 부스트 컨버터는 작동 중에 출력 전압 레지스터가 변경되거나 VSEL 핀이 토글된 경우 정의된 프로그래밍 가능한 램프 속도로 전송합니다.
특징
- 입력 전압 범위: 2.2 V ~ 5.5 V
- 출력 전압 범위: 1.8 V~5.2 V
- 작동 및 차단 중에 I2C 구성 가능
- 두 출력 전압 사전 설정 사이에서 전환하는 VSEL 핀
- 출력 전류
- VI ≥2.5 V, VO =3.3 V의 경우 최대 2.5 A
- VI ≥2.8 V, VO =3.5 V의 경우 최대 2.5 A
- 전체 부하 범위에서 높은 효율 발휘
- 낮은 13 μA 작동 대기 전류
- 자동 절전 모드 및 강제 PWM 모드(I2C 구성 가능)
- 피크 전류 모드 벅 부스트 아키텍처
- 벅, 벅 부스트 및 부스트 작동 간의 정의된 전환
- 순방향 및 역방향 전류 작동
- 사전 바이어스 출력으로 시동
- 안전 및 강력한 작동 기능
- 소프트 스타트 통합
- 과열 및 과전압 보호
- 셧다운 시 실제로 부하 분리
- 순방향 및 역방향 전류 제한
- 2가지 장치 옵션:
- TPS63810: 사전 프로그래밍된 출력 전압(3.3V, 3.45V)
- TPS63811: 시동 전 프로그래밍 출력 전압
- 4개의 외부 구성 요소만 있는 20mm2 미만의 솔루션 크기
애플리케이션
- 시스템 사전 레귤레이터(스마트폰, 태블릿, 추적 및 텔레매틱스, 원시적 서사시, TWS 이어폰, 의료용 보청기)
- PoL(Point-of-Flight) 조정(Time-of-Flight 카메라 센서, 포트/케이블 어댑터 및 동글)
- 열전기 장치 공급(TEC, 광학 모듈)
- 광대역 네트워크 무선 또는 SoC 공급(IoT, 홈 자동화, EPOS)

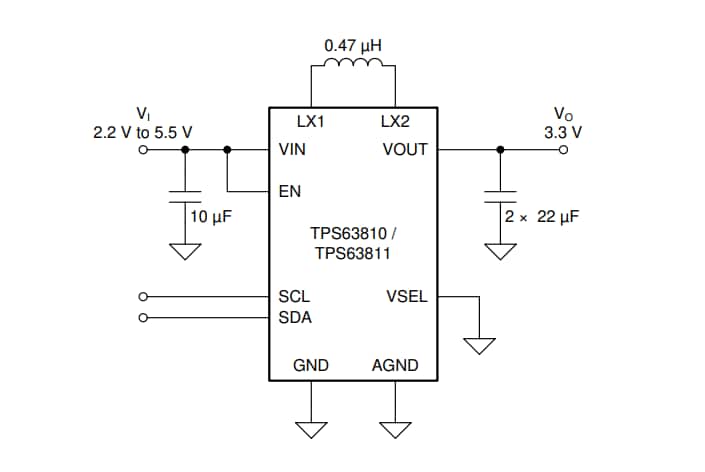

계통도
블록 선도
게시일: 2020-01-24
| 갱신일: 2024-05-13
