Texas Instruments TPS61376EVM-NSYNC 변환기 평가 모듈
Texas Instruments TPS61376EVM-NSYNC 변환기 EVM(평가 모듈)은 다양한 입력 전압, 출력 전압 및 부하 조건에서 TPS61376의 동작과 성능을 평가하는 데 도움이 됩니다. TPS61376은 2.9V~25V 입력 범위에서 작동하는 25V, 4.5A 스위치가 통합된고전압 비동기식 부스트 변환기입니다. 비동기식 구성에서 VP와 SW 핀 사이에 하이 측 N-채널 FET를 연결하여 부하 분리 및 입력 DC 전류 제한 기능을 달성할 수 있습니다. Texas Instruments TPS61376EVM-NSYNC는 5V 입력 전압 및 12V 출력 전압 애플리케이션에 맞게 최적화되어 있습니다. 다른 사용 조건에 맞춰 피드백 분배기와 보상 네트워크를 수정할 수 있습니다.
특징
- 2.9~25V 입력 전압 범위
- 이 장치의 출력 전압 범위: 최대 25V
- 프로그래밍 가능 입력 DC 전류 제한: 최대 3A
- 최대 4.5A의 피크 인덕터 전류 제한
- I2C 인터페이스

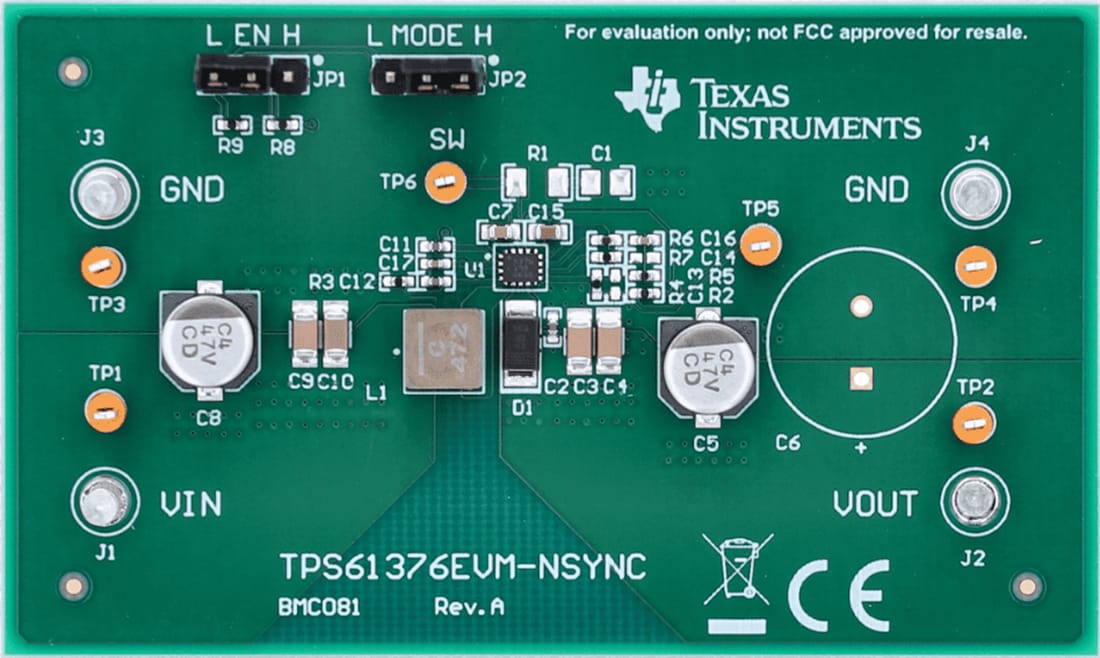

보드 레이아웃
관련 제품
Texas Instruments TPS61376 4.5A 부스트 컨버터
입력 평균 전류 제한 및 실제 부하 차단 기능이 있는 비동기식 부스트 컨버터.
