Texas Instruments TPS61033x/TPS61033x-Q1 동기식 부스트 컨버터
Texas Instruments TPS61033x/TPS61033x-Q1 동기식 부스트 컨버터는 다양한 배터리 및 기타 전원 공급 장치로 구동되는 휴대용 장비 및 스마트 장치를 위한 전원 공급 솔루션을 제공합니다. TPS61033/TPS61033x-Q1에는 전체 온도 범위에서 5.5A(표준) 밸리 스위치 전류 제한이 있습니다. 또한 이 장치는 적응형 COT(상시 온타임) 밸리 전류 제어 토폴로지를 사용하여 출력 전압을 조절하고 2.4MHz 스위칭 주파수에서 작동합니다. MODE 핀을 구성하여 경부하에서 두 가지 모드(경부하에서 효율성과 잡음 내성의 균형을 맞추기 위한 자동 PFM 모드와 강제 PWM)를 선택적으로 사용할 수 있습니다.
TI TPS61033x/TPS61033x-Q1는 경부하 조건에서 VIN 에서 20µA 정동작 전류를 소비합니다. TPS61033x은 입력 전원과 완전히 분리되어 있으며 종료 시에는 배터리 수명을 연장하기 위해 0.1µA 전류만 소비합니다.
이 컨버터에는 5.75V 출력 과전압 보호, 출력 단락 보호 및 열 셧다운 보호 기능이 있습니다.
TPS61033/TPS61033x-Q1은 2.1mm×1.6mm SOT583 패키지와 최소한의 외부 구성요소로 작은 솔루션 크기를 제공합니다. TPS61033x-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 획득했습니다.
특징
- 2개의 밸리 스위칭 전류 제한 옵션
- TPS61033 (표준 5.5A)
- TPS610333 (표준1.85A)
- 높은 및 전원 성능
- 2개의 25mΩ(LS) / 46mΩ (HS) MOSFET
- 소형 L-C로 최대 2.4MHz 지원
- 최대 93.42% 효율(VIN =3.3V, VOUT =5V, IOUT =1A)
- 최대 90.78% 효율(VIN =3.3V, VOUT =5V, IOUT =2A)
- 시스템 작동 시간 연장
- 20μA(표준) 대기 전류(VIN 핀)
- 5.3μA(표준) 대기 전류(VOUT 핀)
- 표준 0.1μA 셧다운 전류
- 1.8~5.5V 입력 전압 범위
- 2.2V ~ 5.5V의 출력 전압 범위
- FB가 VIN 출력 전압에 연결되면 5.0V로 고정
- –40°C ~ +125°C에서 ±1.5%의 기준 전압 정확성
- 윈도우 비교기 포함 전력 양호 출력
- 경부하에서 핀 선택 가능한 자동 PFM 또는 강제 PWM 모드
- VIN >VOUT 인 경우 패스스루 모드
- 안전 기능 및 강력한 작동 기능
- 차단 시 입력과 출력 사이에 진정한 분리
- 출력 과전압 및 과열 차단 보호
- 출력 단락 보호
- 2.1mm×1.6mm SOT583 8핀 패키지
애플리케이션
- 태블릿 (멀티미디어)
- 스마트 스피커
- 모바일 POS

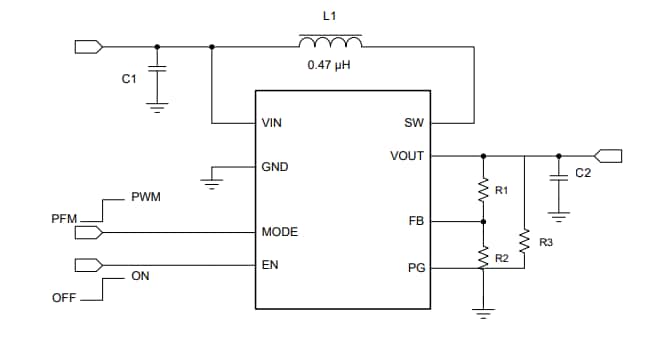

일반 애플리케이션 회로
블록 선도
관련 평가 모듈
Texas Instruments TPS61033EVM-105 컨버터 평가 모듈
PG & PFM/PWM 제어 기능이 있는 동기식 부스트 컨버터인 TPS61033의 성능을 평가합니다.
