Texas Instruments TPS61023 3 A 부스트 컨버터
Texas Instruments TPS61023 3A 부스트 컨버터는 다양한 배터리 및 수퍼커패시터로 구동되는 휴대용 장비 및 스마트 장치를 위한 전원 공급 솔루션을 제공합니다. TPS61023은 전체 온도 범위와 0.5 V 초저 입력 전압에서 표준 3.7 A 밸리 스위치 전류 제한이 있습니다. TPS61023은 0.5 V~5.5 V의 넓은 입력 전압 범위로 슈퍼 커패시터 백업 전력 애플리케이션을 지원하므로 슈퍼 커패시터를 완전히 방전할 수 있습니다.
Texas Instruments TPS61023 3 A 부스트 컨버터는 입력 전압이 1.5 V 이상일 때 1 MHz 스위칭 주파수에서 작동합니다. 스위칭 주파수는 입력 전압이 0.5 MHz 미만에서 1.5 V까지 감소할 때 1 V로 점차 감소합니다. TPS61023은 경부하 조건에서 절전 모드로 진입하여 전체 부하 전류 범위에서 고효율을 유지합니다. 이 장치는 경부하 조건에서 VOUT 의 20 µA 대기 전류를 소비합니다.
셧다운 중에 TPS61023은 입력 전력에서 완전히 분리되고 0.1 µA의 전류만 소비하므로 배터리 수명이 길어집니다. TPS61023은 5.7 V 출력 과전압 보호, 출력 단락 보호 및 과열 차단 보호 기능을 갖추고 있습니다.
특징
- 0.5 V ~ 5.5 V 입력 전압 범위
- 시동을 위한 최소 입력 전압: 1.8 V
- 출력 전압 설정 범위: 2.2 V~5.5 V
- 47 mΩ(LS)/68 mΩ(HS) MOSFET 2개
- 3.7 A 밸리 스위칭 전류 제한
- 94% 효율성(VIN =3.6 V, VOUT =5 V, IOUT =1.5 A)
- 1 MHz 스위칭 주파수(VIN >1.5 V), 0.5 MHz 스위칭 주파수(VIN <1 V)
- VIN 및 SW에서 표준 0.1 µA 셧다운 전류
- -40 °C~+125 °C에서 ±2.5% 기준 전압 정확도
- 경부하 조건에서 자동 PFM 작동 모드
- VIN >VOUT 일 때 패스 스루 모드
- 차단 시 입력과 출력 사이에 진정한 분리
- 출력 과전압 및 과열 차단 보호
- 출력 단락 보호
- 1.2mm × 1.6mm SOT563(DRL) 6핀 패키지
애플리케이션
- 전자 가격 표시
- 비디오 초인종
- 원격 컨트롤러

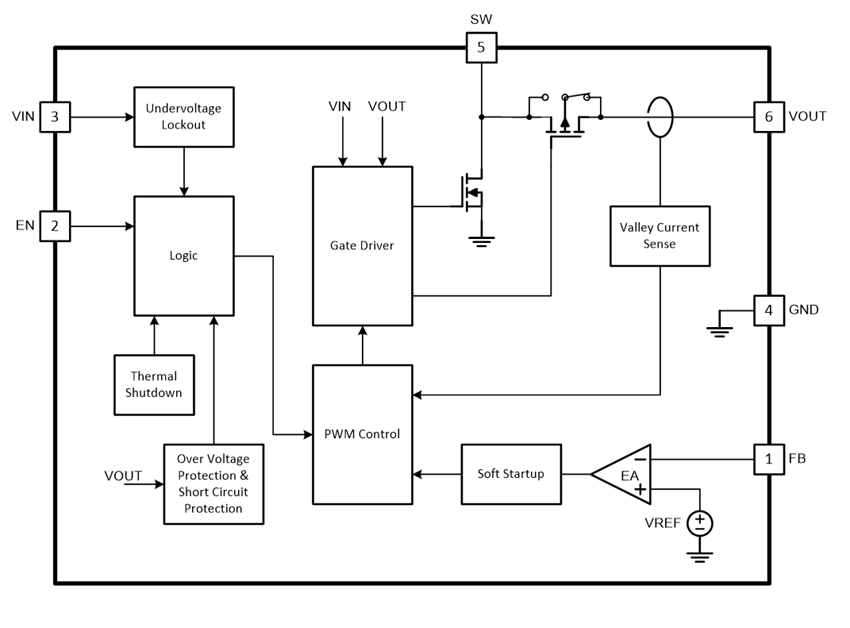

블록 선도
관련 개발 도구
Texas Instruments TPS61023EVM-052 평가 모듈(EVM)
입력 전압이 매우 낮은 3A 부스트 컨버터인 TPS61023 평가 모듈.
