Texas Instruments TPS56A37EVM 컨버터 EVM(평가 모듈)
Texas Instruments TPS56A37EVM EVM(컨버터 평가 모듈)은 TPS56A37을 평가하는 데 도움이 되도록 설계되었습니다. TPS56A37은 고효율, 고전압 입력, 사용이 간편한 동기식 벅 컨버터입니다. 4.5~28V의 넓은 작동 입력 전압 범위를 갖춘 Texas Instruments TPS56A37는 12V,19V, 24V 전원 버스 레일에서 구동되는 시스템용으로 설계되었습니다. 이 장치는 최대 10A 연속 출력 전류를 지원합니다. 출력 전압 범위는 0.6~13V입니다. DCAP3™ 제어 모드는 외부 부품을 거의 사용하지 않고도 안정적인 레귤레이션을 설계하기 쉽고 비용 효율적인 세라믹 커패시터를 지원합니다.
특징
- 입력 전압 범위 4.5 V ~ 28 V
- 0.6~13V 출력 전압 범위
- 10A 연속 출력 전류 기능
- 큰 듀티 작동
- PSM 모드
- 우수한 효율성 및 열 성능
애플리케이션
- 산업용 PC, EPOS, 공장 자동화 및 제어
- 모니터, TV, 스피커, PC 및 노트북, 휴대용 전자기기
- 복합기, 화상 회의 시스템
- 12V, 19V, 24V 전원 버스 공급 장치용

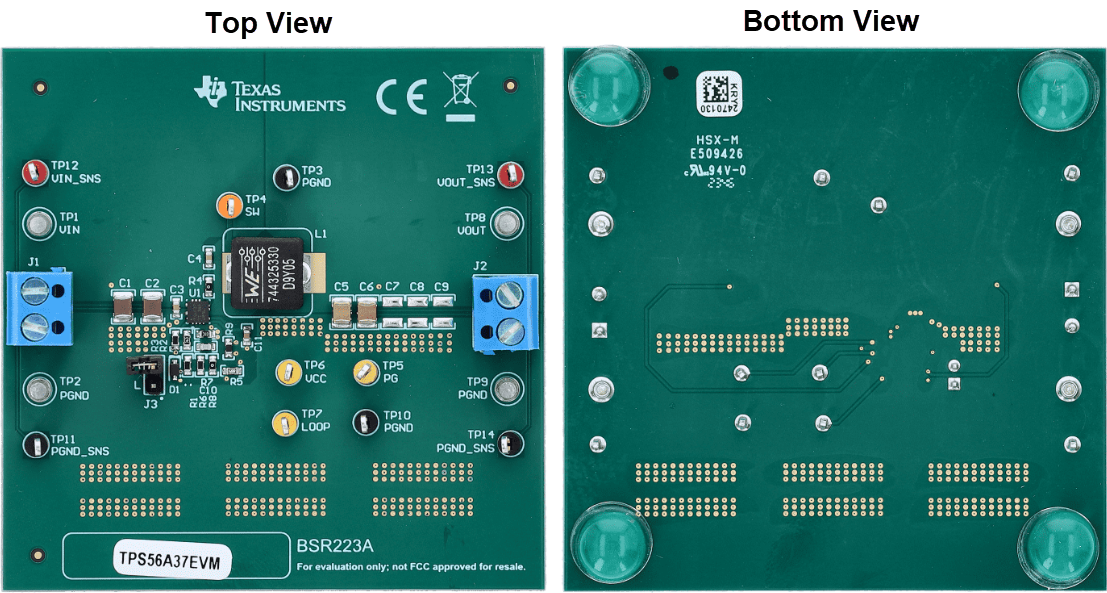

보드 레이아웃
관련 제품
Texas Instruments TPS56A37 10 A 동기식 벅 컨버터
4.5 V~28 V의 넓은 입력 전압 범위를 갖춘 고효율 동기식 강압 컨버터입니다.
