Texas Instruments TPS552882EVM-2MHZ 변환기 평가 모듈
Texas Instruments TPS552882EVM-2MHZ 컨버터 EVM(평가 모듈)은 TPS552882 평가 작업을 지원하도록 설계되었습니다. TPS552882은 배터리 또는 어댑터 전압을 전원 공급 레일로 변환하는 데 최적화된 동기식 벅 부스트 컨버터입니다. TPS552882은 부스트 레그의 16A MOSFET 2개를 통합하여 USB PD (Power Delivery) 애플리케이션을 위한 솔루션 크기와 효율의 균형을 맞춥니다. Texas Instruments TPS552882는 최대 36V의 입력 전압 성능을 제공합니다. 벅 모드에서 작동 시 15A를 출력할 수 있습니다. 부스트 모드에서 작동할 때, 이 장치는 8V 입력에서 100W 또는 5V 입력에서 60W를 제공합니다.
특징
- 2.7 V ~ 36 V 입력 전압 범위
- 0.8~21.26V 출력 전압 범위
- VIN 에서 97% 효율(12V, VOUT = 20V 및 IOUT = 3A)
- 조절 가능한 스위칭 주파수: 200kHz~2.4MHz
- 프로그래밍 가능한 출력 전류 제한

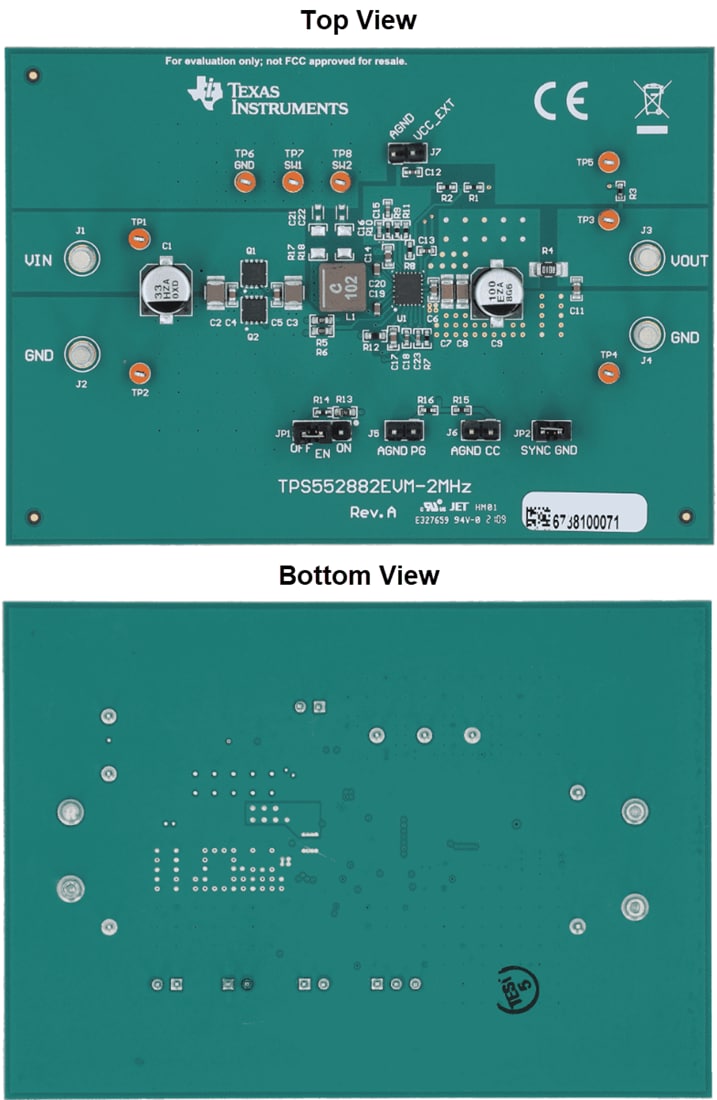

보드 레이아웃
관련 제품
Texas Instruments TPS552882/TPS552882-Q1 벅 부스트 변환기
4-스위치를 제공하며 입력 전압 수준, 그 이상 또는 이하로 출력 전압을 조정할 수 있습니다.
관련 개발 도구
Texas Instruments TPS552882EVM-400KHZ 평가 모듈
TPS552882 벅 부스트 변환기를 쉽고 빠르게 시연하도록 설계되었습니다.
게시일: 2020-11-18
| 갱신일: 2024-09-30
