Texas Instruments TPS546D24SEVM-2PH 컨버터 평가 모듈
Texas Instruments TPS546D24SEVM-2PH 변환기 EVM(평가 모듈)은 단일 0.8V 출력을 제공하는 2개의 TPS546D24S 장치가 있는 2상 강압 변환기입니다. TPS546D24A 장치는 PMBus 인터페이스를 갖춘 스택 가능 동기식 벅 컨버터로서 공칭 2.95V ~ 16V 입력 전원에서 작동할 수 있습니다. 이 장치는 보안 강화를 위해 사용자가 구성할 수 있는 쓰기 잠금 기능이 있는 PmBus®인터페이스를 통해 프로그래밍 및 모니터링을 지원합니다. Texas Instruments TPS546D24SEVM-2PH는 2상, 저출력 전압 애플리케이션에서TPS546D24S의 스태킹 작동을 시연하는 동시에 장치의 성능을 평가하기 위한 여러 테스트 포인트를 제공하도록 설계되었습니다.
특징
- PMBus 인터페이스를 사용하여 출력 전압을 마진 및 트리밍할 수 있습니다.
- 프로그래밍 가능한 UVLO, 소프트 스타트 및 PmBus 인터페이스를 통한 활성화
- PMBus 인터페이스를 통해 프로그래밍 가능한 과전류 경고와 결함 제한 및 결함에 대한 프로그래밍 가능한 응답
- PMBus 인터페이스를 통해 프로그래밍 가능한 과전압 및 저전압 경고와 결함 제한 및 결함에 대한 프로그래밍 가능한 응답
- 프로그래밍 가능한 턴 온 및 턴 오프 지연
- 최대 80ADC 정상 상태 출력 전류로 조정된 0.8V 출력
- 중요한 파형을 프로빙하기 위한 편리한 테스트 포인트
필수 장비
- 전압 소스
- 입력 전압 소스 VIN 은 5V 입력으로 80A 부하를 지원하기 위해 최소 16A DC를 공급할 수 있는 0V ~ 20V 가변 DC 소스여야 합니다.
- 멀티미터
- 2개의 개별 멀티미터 (한 계측기는 VIN 을 측정하고 다른 하나는 VOUT 을 측정)를 사용하는 것이 좋습니다
- 출력 부하
- 테스트 설정을 위해 가변 전자 부하를 사용하는 것이 좋습니다
- 이 평가 모듈이 지원하는 전부하 전류를 테스트하려면 부하가 적어도 80A를 싱킹할 수 있어야 합니다
- 오실로스코프
- 오실로스코프를 사용하여 스위칭 노드 전압 또는 전압 리플을 측정할 때 팁 및 배럴 방법을 사용하여 측정
- 팬
- 높은 부하에서 장시간 작동하는 동안, 평가 모듈을 겨냥한 소형 팬으로 강제 공기 냉각 기능을 제공해야 할 수 있음
- 평가 모듈에서 장치의 정격 온도 미만의 장치의 표면 온도 유지
- USB-GPIO 인터페이스 어댑터
- 평가 모듈과 호스트 컴퓨터 사이에 통신 어댑터 필요
- 이 평가 모듈은 TI의 USB-GPIO 또는 USB-GPIO2 어댑터를 사용하도록 설계되었습니다
- 권장 와이어 게이지
- VIN 및 GND를 T1 및 T2(GND)에 입력(12V 입력) – 권장 전선 크기는 AWG #12이며, 총 전선 길이는 2피트(1피트 입력, 1피트 반환) 미만입니다
- 출력 T3 및 GND T5 (0.8V 출력) – 최소 권장 전선 크기는 AWG #10이며, 총 전선 길이는 2피트 (1피트 출력, 1피트 리턴) 미만입니다
- 전선의 전압 강하를 최소화하려면 더 두꺼운 전선 규격이 필요할 수 있습니다

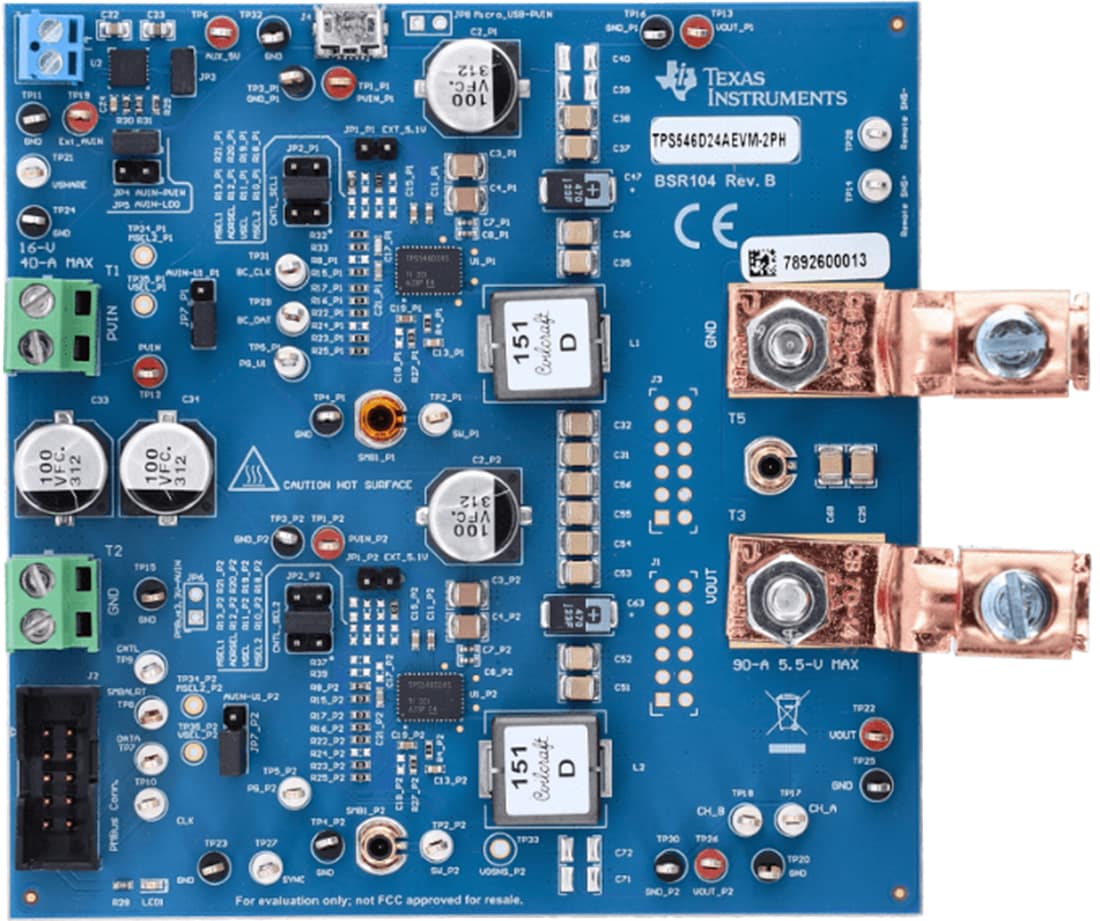

보드 레이아웃
개발 도구
Texas Instruments TPS546A24AEVM-1PH 변환기 평가 모듈
TPS546A24A 10A 벅 컨버터의 평가를 위해 설계되었습니다.
Texas Instruments USB-TO-GPIO2 USB 인터페이스 어댑터 EVM
호스트 PC와 하나 또는 여러 대상 장치 사이에서 인터페이스 어댑터 또는 브리지 역할을 합니다.
관련 컨버터
Texas Instruments TPS546D24S SWIFT™ 강압 PmBus® 컨버터
제조업체별 PmBus 명령과 확장된 쓰기 보호 및 패스키와 고도로 통합되었습니다.
게시일: 2023-05-02
| 갱신일: 2025-03-05
