Texas Instruments TPS543320EVM 평가 모듈
Texas Instruments TPS543320EVM 평가 모듈은 소형 솔루션 영역을 시연하도록 설계된 회로 1개 및 TPS543320을 신속하게 평가하도록 설계된 회로 1개로 총 회로 2개를 제공합니다. TPS543320은 내부 보상, 고정 주파수 고급 전류 모드 제어 기능을 사용하는 고효율 18V, 3A 동기식 벅 변환기입니다. 이 장치는 최대 2.2MHz의 스위칭 주파수에서 작동하면서 높은 효율을 제공할 수 있습니다. 하이 측 및 로우 측 MOSFET은 게이트 드라이브 회로와 함께 TPS543320 패키지 내부에 통합되어 있습니다.
TI TPS543320EVM 평가 모듈의 첫 번재 설계 장치는 TPS5433200 조정기와 함께 설계 시 달성할 수 있는 소형 인쇄 회로 기판 영역을 시연하도록 설계되었습니다. 작은 면적 디자인이 100mm2 내에 맞습니다. 두 번째 설계 장치는 TPS543320 조정기로 생성할 때 달성할 수 있는 높은 효율을 시연합니다. 두 번째 설계 장치에는 TPS543320의 기능을 쉽게 평가하는데 사용할 수 있는 점퍼도 포함되어 있습니다.
특징
- 작은 솔루션 영역을 시연하도록 설계된 회로 1개와 TPS543320을 쉽게 평가하도록 설계된 회로 1개 총 2개의 회로 제공
- 작은 솔루션 영역 설계 장치가 1.5MHz 스위칭 주파수를 사용하고 100mm2 내에 결합
- 간편한 평가 설계 장치에는 FSEL 및 TPS543320의 모드 핀에서 선택한 다양한 설정을 평가하기 위한 점퍼가 포함되어 있음
- 두 설계를 외부 클록 소스에 쉽게 동기화하기 위한 3 상태 버퍼 2개
- 4.0~18V 입력 전압, 12V 공칭
- 1.8V 및 3.3V 출력(3A)

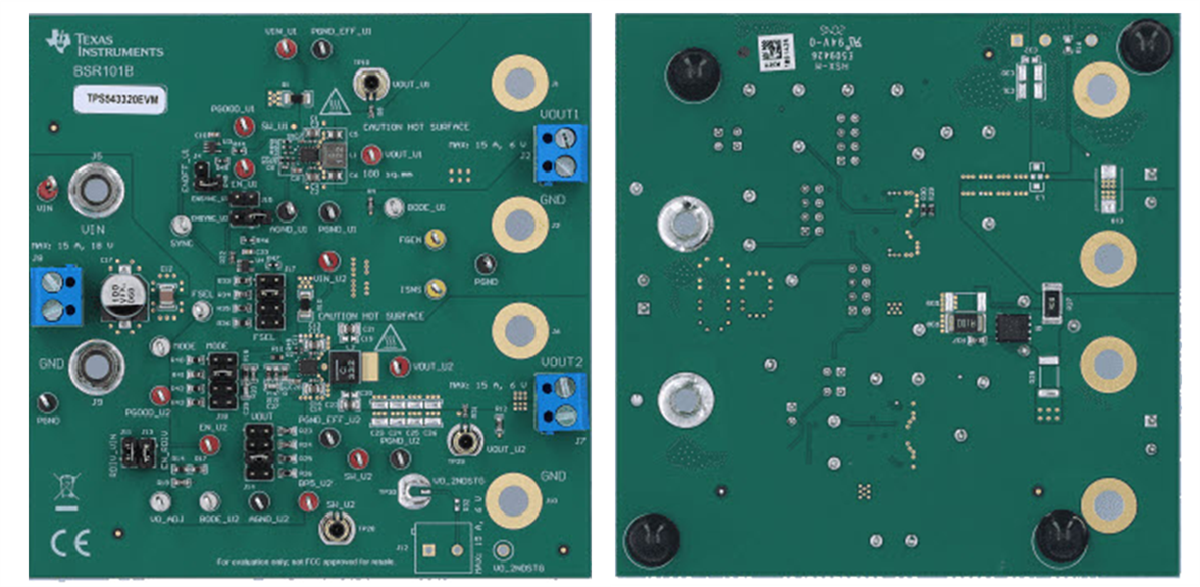

전면 및 후면 레이아웃
