Texas Instruments TPS542A52EVM-059 변환기 평가 모듈

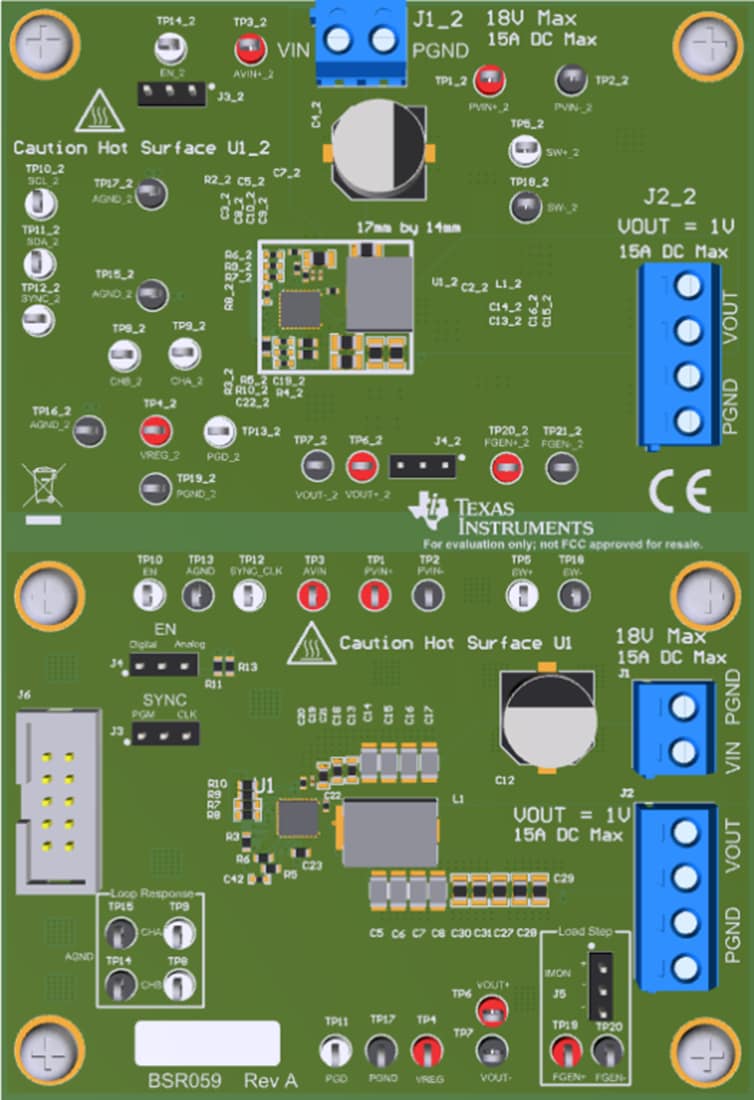

Texas Instruments TPS542A52EVM-059 변환기 EVM(평가 모듈)을 통해 사용자는 TPS542A52를 평가할 수 있습니다. TPS542A52는 MOSFET이 통합되어 있는 고정 주파수, 비보상 외부 동기식 벅 컨버터입니다. 이 제품은 12V 입력 버스로부터 최대 15A에서 고정 1V 출력을 제공합니다. 이 평가 모듈에는 완전히 독립적인 회로가 2개 있습니다. 첫 번째 회로는 평가 모듈(U1로 표시)의 낮은 절반 또는 하단 회로입니다. 이 회로는 레이아웃 영역에 의해 제약을 덜 받는 애플리케이션에서 TPS542A52의 효율성과 성능을 극대화합니다. 두 번째 회로는 평가 모듈의 상부 절반 또는 상단 회로(U1_2로 표시)입니다. 이 회로는 Texas Instruments TPS542A52 변환기와 모든 외부 구성 요소가 필요한 동시에 공간이 중요한 응용 분야에 높은 성능과 효율을 제공하는 소형 레이아웃 면적(17mm x 14mm)을 강조합니다.
