Texas Instruments TPS542A50EVM-059 변환기 평가 모듈
사용자는 Texas Instruments TPS542A50EVM-059 컨버터 EVM(평가 모듈)을 통해 TPS542A50을 평가할 수 있습니다. TPS542A50은 MOSFET이 통합되어 있는 고정 주파수, 비보상 외부 동기식 벅 변환기입니다. 이 제품은 12V 입력 버스로부터 최대 15A에서 고정 1V 출력을 제공합니다. Texas Instruments TPS542A50EVM-059는 사용자가 폭넓은 입력 전압 및 부하 전류 범위에서 TPS542A50 벅 변환기의 성능을 쉽게 측정할 수 있도록 설정되어 있습니다. 이 평가 모듈에는 완전히 독립적인 회로가 2개 있습니다.
첫번째 회로는 평가 모듈의 하프 또는 하단 회로입니다. 이 회로는 레이아웃 영역에 제약이 없는 애플리케이션에서 TPS542A50의 효율과 성능을 극대화합니다. 두 번째 회로는 평가 모듈의 상부 절반 또는 상단 회로입니다. 이 회로는 TPS542A50 컨버터와 모든 외부 구성요소에 필요한 작은 레이아웃 영역(17x14mm)을 강조하는 동시에 공간이 중요한 애플리케이션에 높은 성능과 효율을 제공합니다.
특징
- I2C 통신
- 외부 보상 네트워크 설계 없음
- 400kHz~2.2MHz에서 선택 가능한 스위칭 주파수
- 외부 클록 동기화

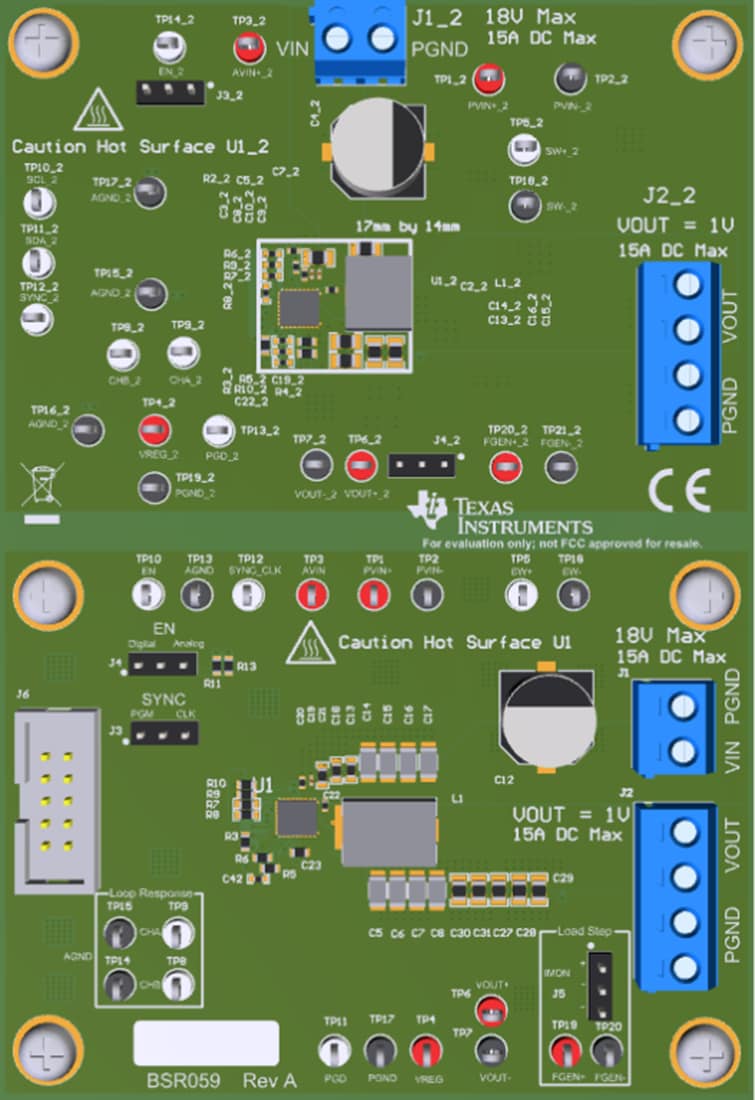

보드 레이아웃
게시일: 2020-11-13
| 갱신일: 2025-02-27
