Texas Instruments TPS51396A 강압 전압 조정기
Texas Instruments TPS51396A 강압 전압 조정기는 FET이 통합된 비용 효율적인 고전압 입력, 고효율 동기식 벅 변환기입니다. TPS51396A의 주요 특징은 낮은 바이어스 전류와 큰 듀티 작동을 가능하게 하는 ULQ(초저 대기 전류) 특징입니다. ULQ의 특징은 저전력 작동에서 배터리 수명을 늘리는 데 극히 유리하다는 점입니다. TPS51396A는 4.5~24V 범위의 공급 입력 전압으로 작동합니다. 이 장치는DCAP3 제어 모드를 사용하여 외부 보상에 대한 요구 사항 없이 빠른 과도 응답, 양호한 라인, 부하 조정을 제공하고, 특수 폴리머 및 초저 ESR 세라믹 커패시터와 같은 낮은 ESR(등가 직렬 저항) 출력 커패시터를 지원합니다.
TPS51396A는 OVP, UVP, OCP, OTP 및 UVLO를 포함한 완벽한 보호 기능을 제공합니다. PG 신호 및 출력 방전 기능이 결합되어 있습니다. TPS51396A의 MODE 핀을 사용하여 경부하 작동을 위한 에코 모드 또는 OOA 모드를 설정할 수 있습니다. 에코 모드는 경부하 작동 중에 높은 효율을 유지하고 OOA 작동 모드는 부하가 없는 상태에서도 25kHz 이상의 스위칭 주파수를 제공합니다. TPS51396A는 내부 및 외부 소프트 스타트 시간 옵션을 모두 지원합니다. 내부 고정 소프트 스타트 시간이 1.3ms입니다. 애플리케이션에 더 긴 소프트 스타트 시간이 필요한 경우, 외부 SS 핀을 사용(외부 커패시터 연결)해 더 긴 소프트 스타트 시간을 달성할 수 있습니다. Texas Instruments TPS51396A는 20핀 3.0mm x 3.0mm HotRod 패키지로 제공되며 접합 온도 범위는 -40~125°C로 지정되어 있습니다.
특징
- 4.5~24V 입력 전압 범위
- 빠른 과도 응답을 위한 D-CAP3™ 아키텍처 제어
- 0.6~7V 출력 전압 범위
- 1% 피드백 전압 정확도(25ºC)
- 8A 연속 출력 전류
- 통합 19.5mΩ 및 9.5mΩ RDS(on) 내부 전원 스위치
- 시스템 대기 중에 배터리 수명 연장을 고려한 ULQ™ 작동
- MODE 핀에 의한 경부하 작동을 위해 Eco-Mode™ 및 OOA 모드 선택 가능
- MODE 핀으로 선택 가능한 600kHz, 800kHz 및 1MHz 스위칭 주파수
- 25kHz 이상의 스위칭 주파수로 OOA(Out-Of-Audio) 경부하 작동
- 큰 듀티 작동 지원
- SS 핀으로 소프트 스타트 시간 조절 가능
- 전력 양호 표시등
- 내장형 출력 방전 기능
- 사이클 바이 사이클 과전류 보호
- OV 및 UV 보호를 위한 래치 출력
- OT 및 UVLO 보호를 위한 비-래치 출력
- 20핀 3.0mm × 3.0mm HotRod™ VQFN 패키지
애플리케이션
- 노트북, DTV, STB
- 전기통신 및 네트워킹, POL(Point-of-Load)
- IPC, 공장 자동화
- 배전 시스템

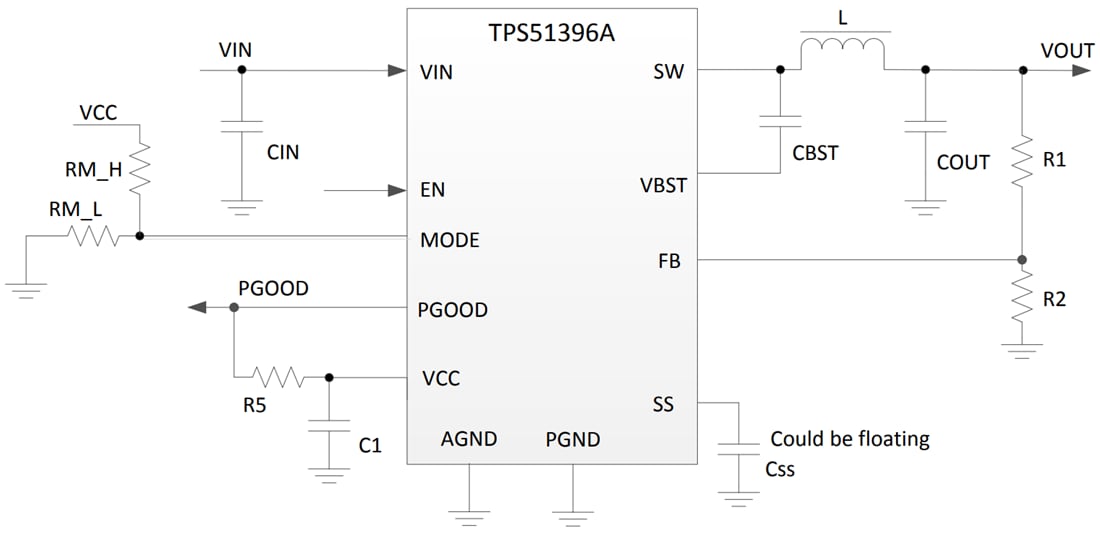

일반 애플리케이션
관련 개발 도구
Texas Instruments TPS51396AEVM 변환기 평가 모듈
고전압 입력, 고효율 동기식 벅 변환기인 TPS51396A를 평가합니다.
