Texas Instruments TPS2663x 서지 보호 산업용 eFuse
Texas Instruments TPS2663x 서지 보호 산업용 eFuse는 31mΩ 집적 FET이 있는 사용하기 쉬운 포지티브 60V 및 6A eFuse를 제공합니다. TPS2663x에는 입력 역극성 장애 및 역전류 차단으로부터 보호가 필요한 시스템 설계에서 외부 N-채널 FET을 제어하는 B-FET 드라이버가 있습니다.
이 장치에는 보호가 필요한 시스템 설계를 간소화하는 보호 기능이 통합되어 있습니다. 이는 IEC61000-4-5 산업용 서지 테스트와 같은 시스템 테스트 중에 필수적입니다. 또한 TPS2663x eFuse에는 IEC61010-1 및 UL1310과 같은 표준에 따른 규정을 준수해야 하는 시스템 설계를 단순화해 주는 조절 가능한 출력 전력 제한(PLIM) 기능이 있습니다. TPS2663x에는 보호 기능이 일반적인데, 여기에는 조절 가능한 과전류 보호, 빠른 단락 보호, 출력 슬루율 제어, 과전압 보호 및 부족 전압 록아웃이 포함됩니다.
TPS2663x eFuse는 시스템 상태 모니터링 및 다운스트림 부하 컨트롤을 활성화하는 장애 및 정밀 전류 모니터 출력을 제공합니다. PGOOD을 사용하여 다운스트림 DC-DC 컨버터의 제어를 활성화 및 비활성화할 수 있습니다. MODE 핀을 사용하여 TPS2663x를 구성하면 두 전류 제한 장애 응답(래치 오프 및 자동 재시도) 사이에서 유연하게 선택할 수 있습니다.
특징
- 작동 전압 4.5~60V, 절대 최대 전압 62V
- 통합 60V, 31mΩ RON 핫 스왑 FET
- 외부 N-채널 FET을 사용한 역극성 보호 및 역전류 차단 지원
- 0.6~6A에서 조절 가능한 전류 제한(±7%)
- Class-A 시스템 성능으로 서지(IEC 61000-4-5) 중에 전기적으로 빠른 과도(IEC61000-4-4) 내성 및 부하 보호
- 빠른 역전류 차단(0.17µs)
- 조절 가능한 출력 전력 제한(±10%)을 가진 변형
- 전력 양호 출력(PGOOD)
- 조절 가능 UVLO, OVP 차단, 돌입 전류 제한을 위한 출력 슬루율 제어
- 장치 전원을 켜는 동안 온도 조절을 통해 크고 알 수 없는 용량성 부하 충전
- 전압 클램프 이상으로 최대 35V 및 39V의 변형 장치
- 자동 재시도와 래치 오프(모드) 사이에서 과전류 장애 응답 옵션 선택 가능
- 2x 펄스 과전류 지원 기능을 가진 변형 장치
- 아날로그 전류 모니터(IMON) 출력(±6%)
- UL 2367 인증 계류 중
애플리케이션
- 공장 자동화 및 제어 – PLC, DCS, HMI, I/O 모듈, 센서 허브
- 모터 드라이브 – CNC, 인코더 전원
- 전자 회로 차단기
TPS26630 및 TPS26631 블록 선도
TPS26632/TPS26633/TPS26635 블록 선도

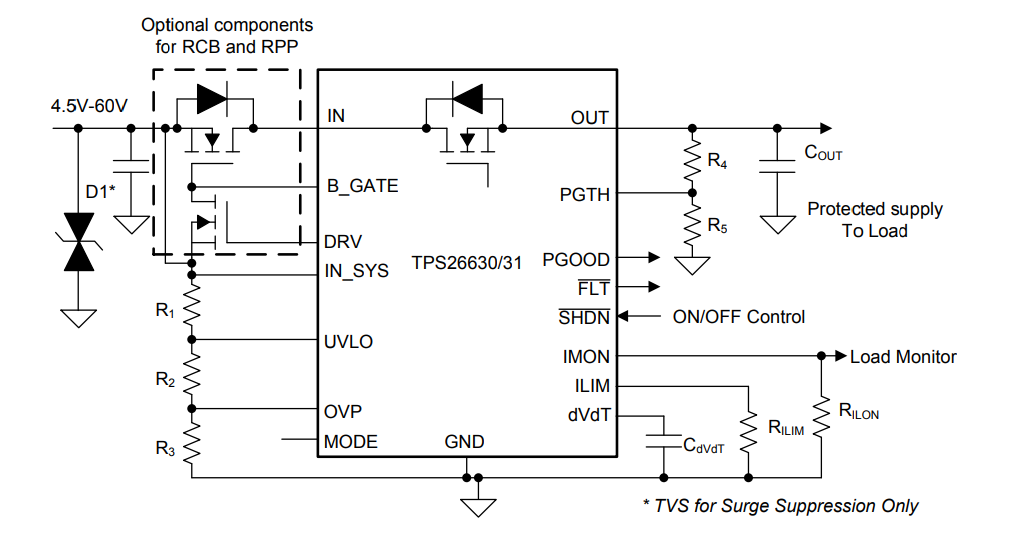

개략도
24V 공급 시의 IEC61000-4-5 서지 성능
평가 모듈
Texas Instruments TPS26630-33EVM eFuse 평가 모듈
TPS2663x 서지 보호 산업용 eFuse의 기준 회로 평가를 허용합니다.
게시일: 2019-04-25
| 갱신일: 2024-07-23
